目前三维建模有很多软件，在不同软件之间可以通过把文件转换为中性文件（.igs，.stp等格式），实现不同软件之间的建模“”交流“”—A软件可以打开B软件的建模文件，B可以打开A软件的建模文件。但在格式转变和打开的过程中，可能出现基准面倾斜与你的预想。使得在转工程图的时候出现三视图倾斜。

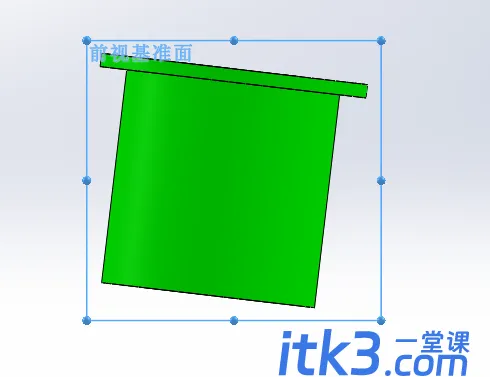

如下图所示，是由creo文件保存为.igs格式然后用solidworks打开后出现的零件在前视基准面上倾斜的现象。

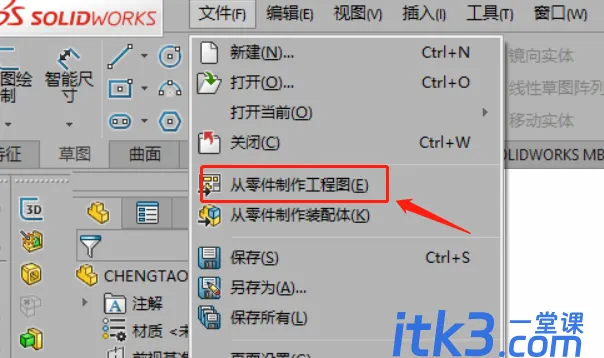

转换工程图：

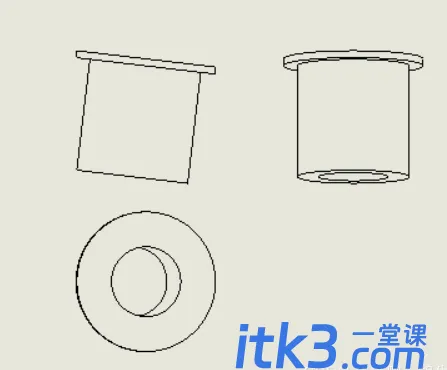

得到的三视图如下图所示
图是倾斜的，不方便查看和标注尺寸。
解决方法

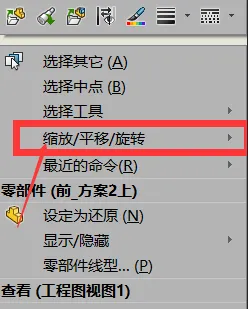

在工程图界面，拖入一个倾斜的零件视图，右键选择“缩放/平移/旋转”

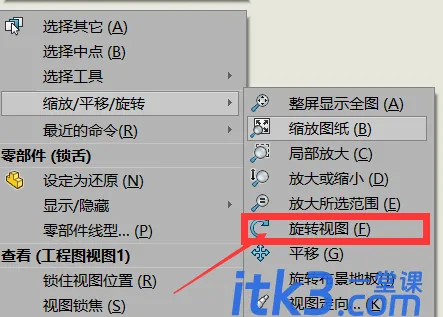

然后选择选择视图

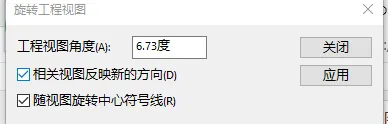

在弹出的窗口上输入要旋转的角度（此处的角度可以通过sw中的草图工具+智能能尺寸得出，或者将文件先转化为.dwg格式，在autocad中打开测量转角），下面的两个选项勾上。

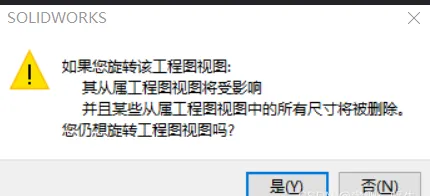

选择是

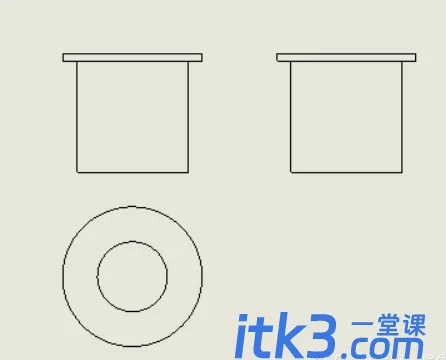

接着通过这个视图的投影视图就能反映正确角度的视图了(改变主视图其他投影视图也会跟着变化)。
希望对你有帮助！！！！！
