CAD是一款功能性非常强大的制图软件。它在建筑工程设计中起到了非常重要的作用，在绘制建筑图纸时，设计师需要频繁的画窗户，那么CAD窗户怎么画呢？有没有什么快速的方法呢？下面小编就告诉大家一个快速的办法，和大家分享一下自己的经验。
1.我们将CAD打开，进入到首页。画出一个封闭房间的样子，开口的位置就是准备画的窗户，CAD都是俯视图。

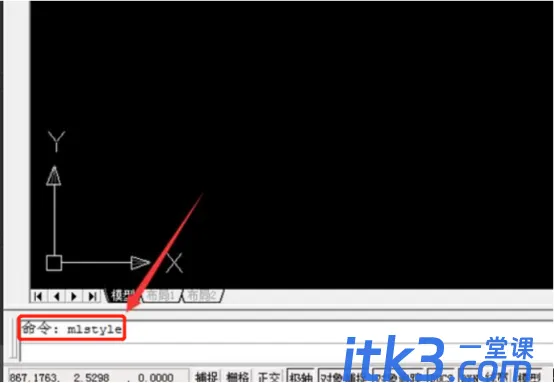

2.在命令栏输入【mlstyle】命令，点击回车。

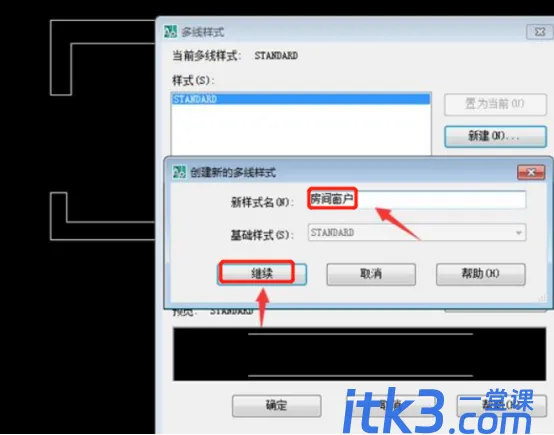

3.然后会弹出多线样式窗口，点击【新建】按钮。
4.在弹出来的窗口，输入新样式名称，点击【继续】。

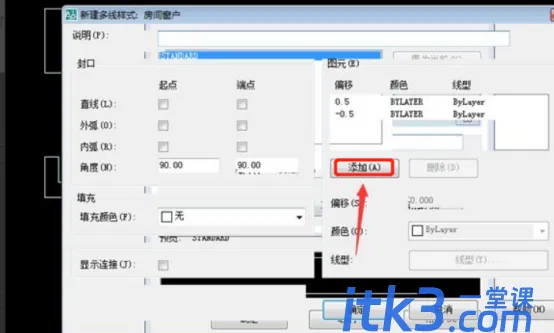

5.在弹出来的窗口，点击【添加】按钮。
6.在里面设置好偏移量，以及颜色和线性，点击【确定】。
7.输入ML命令，点击回车。

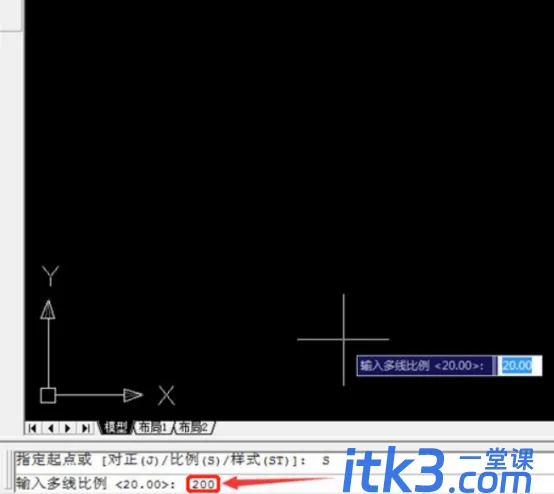

8.选择S，在输入多线比例数值，点击回车。
9.最后在房间开口点击源点和目标点，就可以将窗户画好。
好了，CAD窗户怎么画的教程就讲到这里，在CAD里画窗户的方法不只一种，今天我们分享的是特别快速的绘制方法，如果你想成为一个建筑设计师的话，今天小编分享的教程，还是非常有必要学习一下的。大家在制图时也要学习一些快速的方法，这样可以提高制图速度，减少大家的工作时间。
