下面教大家ug导出cad三视图步骤

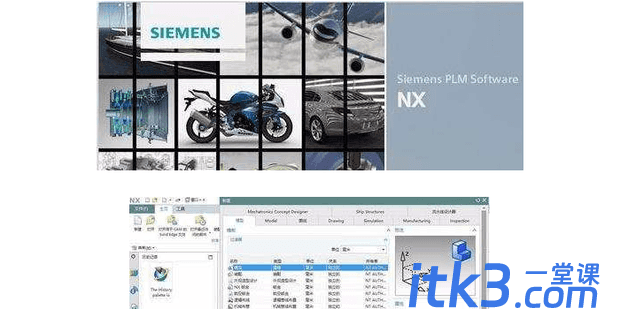

双击或者右键选择打开UG软件，打开文件文件后点击新建图标，新建一个模型文件，命名为_model1.prt，点击OK

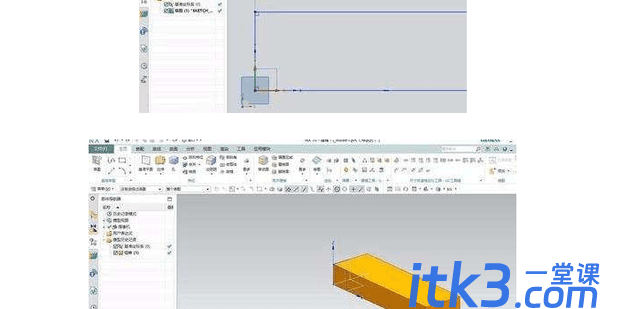

先建立一个模型作为例子。比如在XY平面绘制一个矩形平面，然后进行拉伸

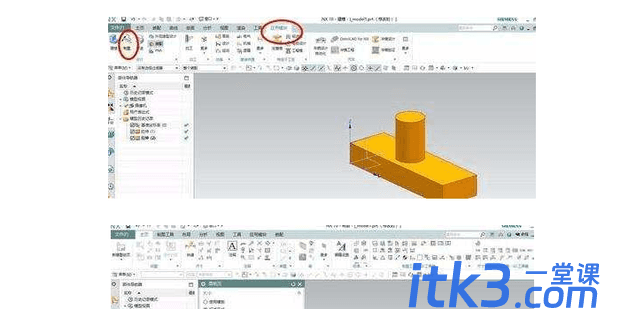

然后在矩形的上表面绘制一个圆，再进行拉伸成一个圆柱。如下图所示
绘制完模型后，点击应用模块中的制图，然后新建一个图纸页，设置图纸的大小和比例大小

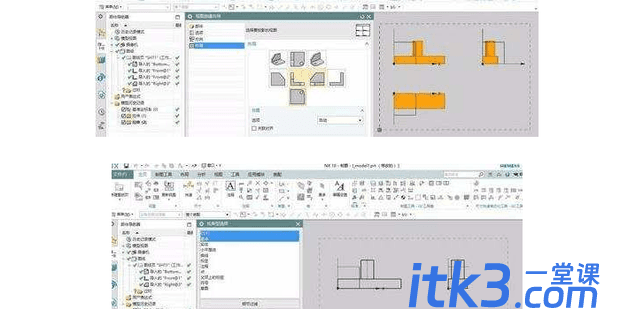

在自动弹出的视图创建向导中，可以选择前视图、右视图、俯视图。可以把基准隐藏(快捷键ctrl+B选择过滤类型。)(可发现这样并不是真正的CAD图，而且还有遗漏)
导出为CAD，文件--导出--autocad，在导出向导中，可以选择CAD2007版本的，需要等待几秒钟即可
