ug装配约束中角度约束中的方向角度约束怎么用？

角度约束中的方向角度约束的用法如下：

如图所示，添加“角度约束”，子类型选取“方向角度”，单击Y基准轴作为第一个对象；单击正方体侧面作为第二个对象；选取另一正方体顶面作为第三个对象；输入约束角度60，单击确定按钮，完成添加约束操作。

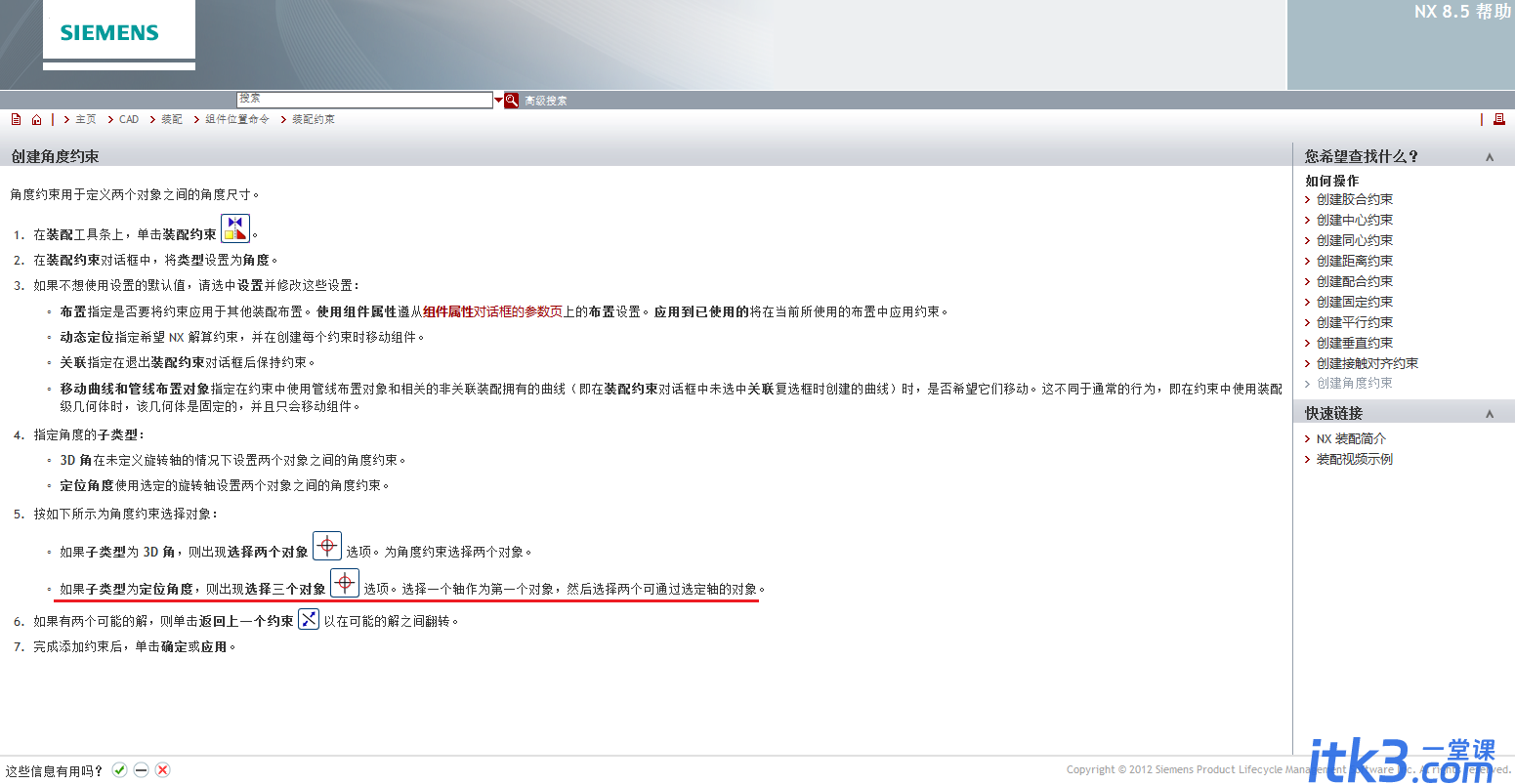

值得指出的是：第一个对象必须为一个轴，第二、三个对象必须通过该轴；设置约束角度后，第二个对象绕轴转动，第三个对象固定不动。关于角度约束的说明如下图所示。
