solidworks外螺纹怎么画？ 螺纹实例教程

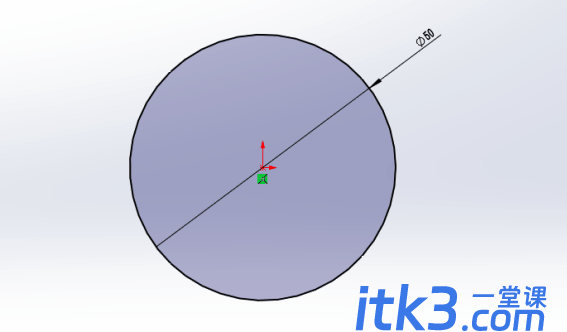

1.打开SolidWorks软件，新建零件，选择前视基准面，绘制一个φ50的圆，如下图所示。

2. 选择特征中的拉伸凸台/基体命令，拉伸长度300，如下图所示。

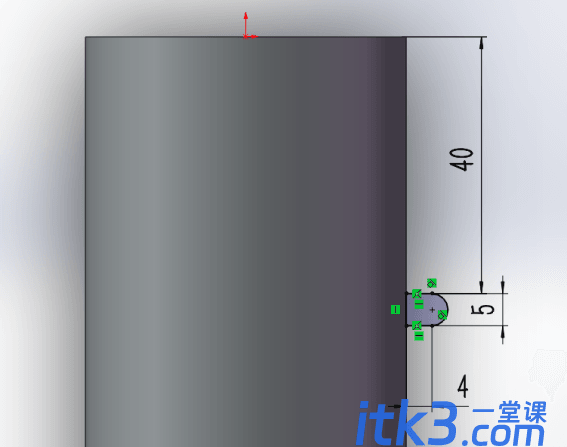

3.选择上视基准面，然后绘制下图所示草图。

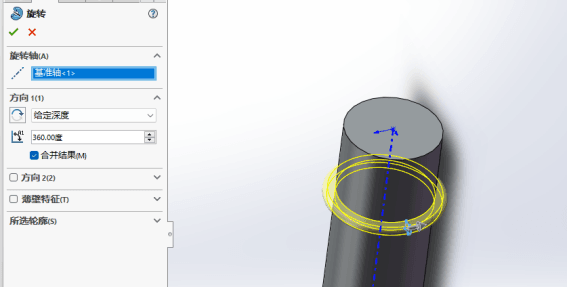

4.显示临时观阅轴，然后选择旋转凸台/基体命令，如下图所示。

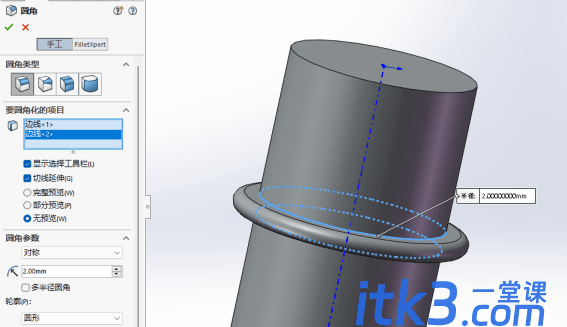

5.选择特征中的圆角命令，进行倒角R2，如下图所示。

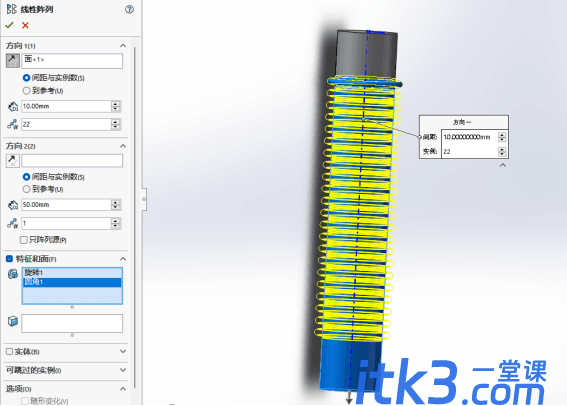

6.选择特征中的线性阵列命令，按下图所示进行设置。

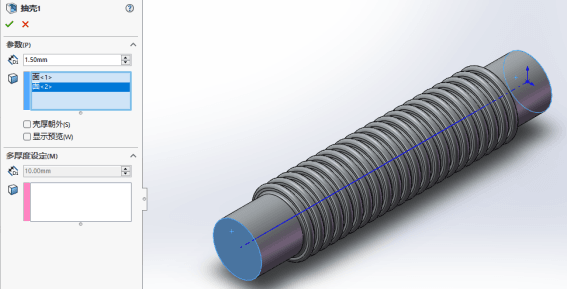

7.选择特征中的抽壳命令，壁厚设置为1.5，移除的面同时选择两个端面，如下图所示。

完成后效果如下图所示。

8.前面创建的是直的波纹管，也可以选择插入→特征→弯曲命令，创建弯曲的波纹管，如下图所示。
