solidworks多钣金展开画法教程

在使用SolidWorks制作钣金工程图时，往往需要将钣金件的轴侧图、展开图全部生成，使图纸表意更加清晰。然而许多焊接为一体的钣金件，往往绘制成一个零件，那么单零件多钣金的情况，如何展开示意呢？

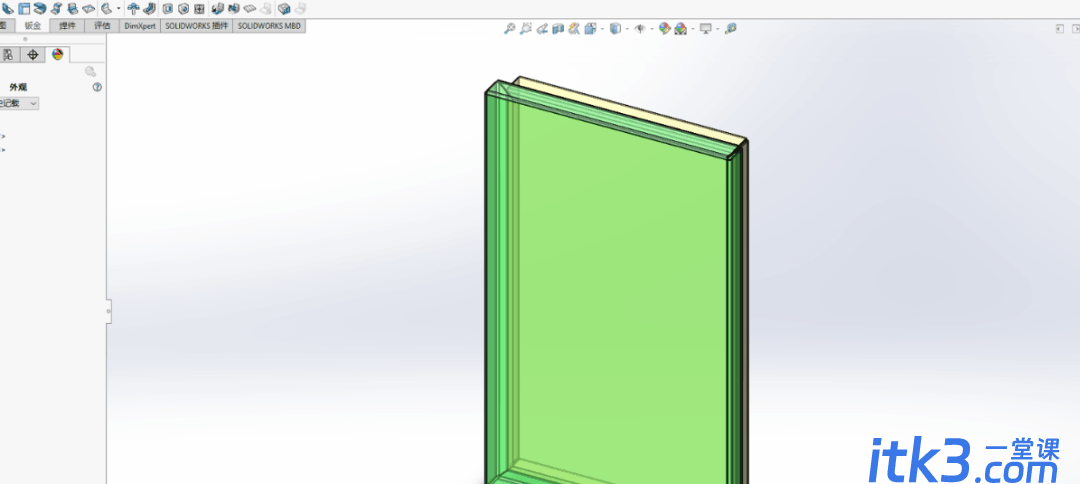

打开包含多个钣金单元的零件。（不都是钣金单元也一样）

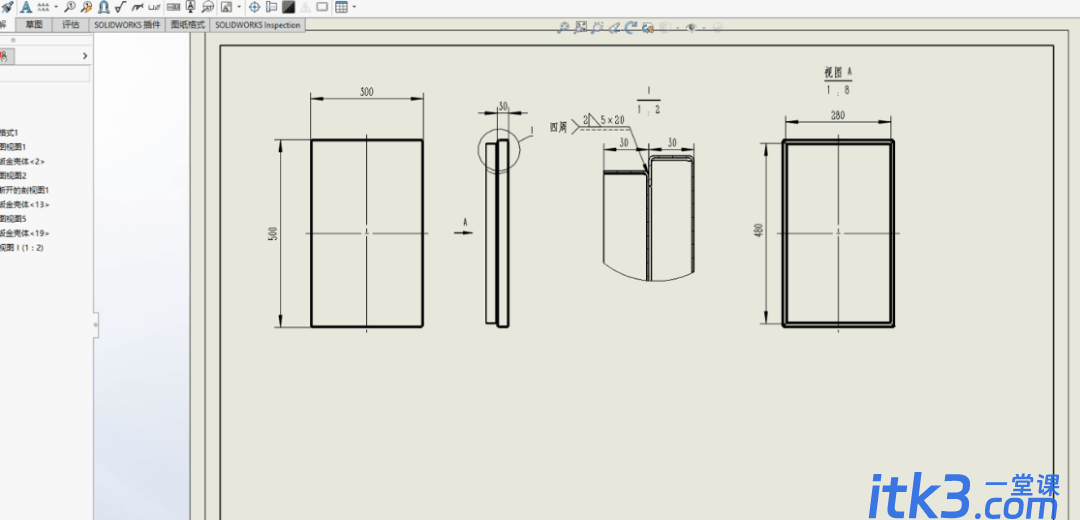

按常规步骤生成工程图。（下面随便画一下，不是重点）

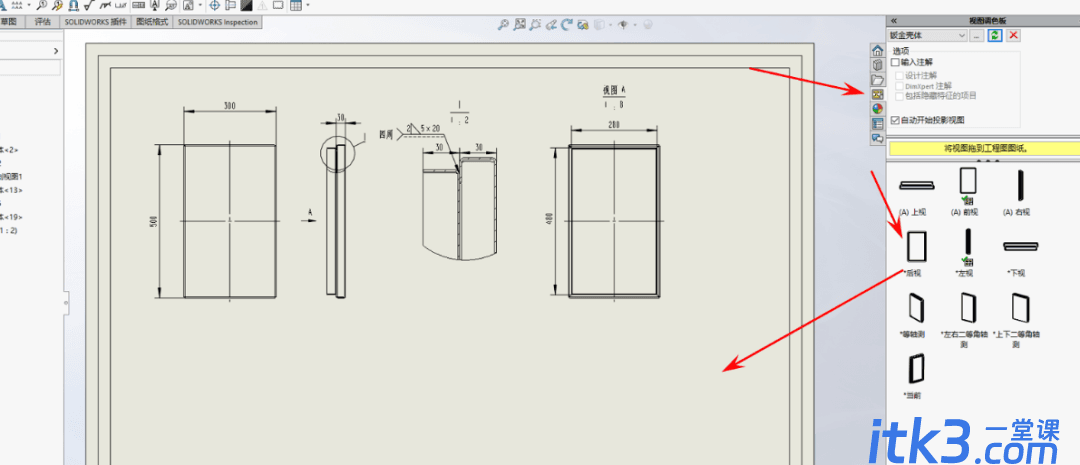

再多添加任意一个视图

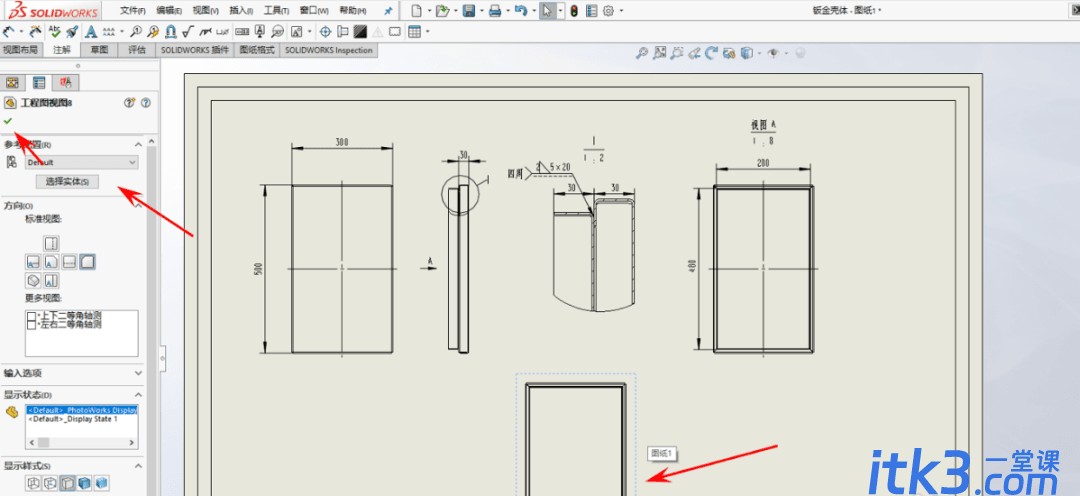

在屏幕左边点击“选择实体”。

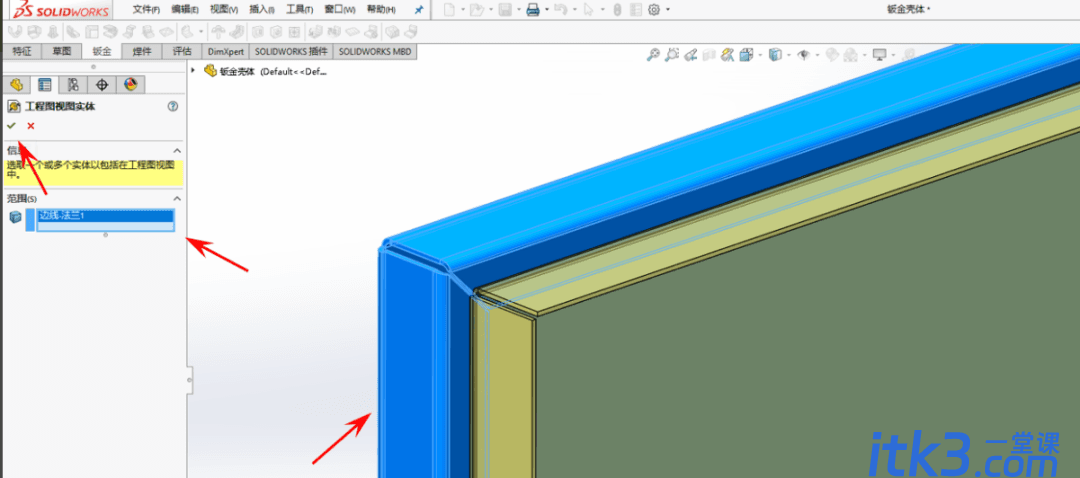

软件自动跳转到零件模型，点击需要生成展开视图的钣金单元。

点击确定，回到工程图状态。

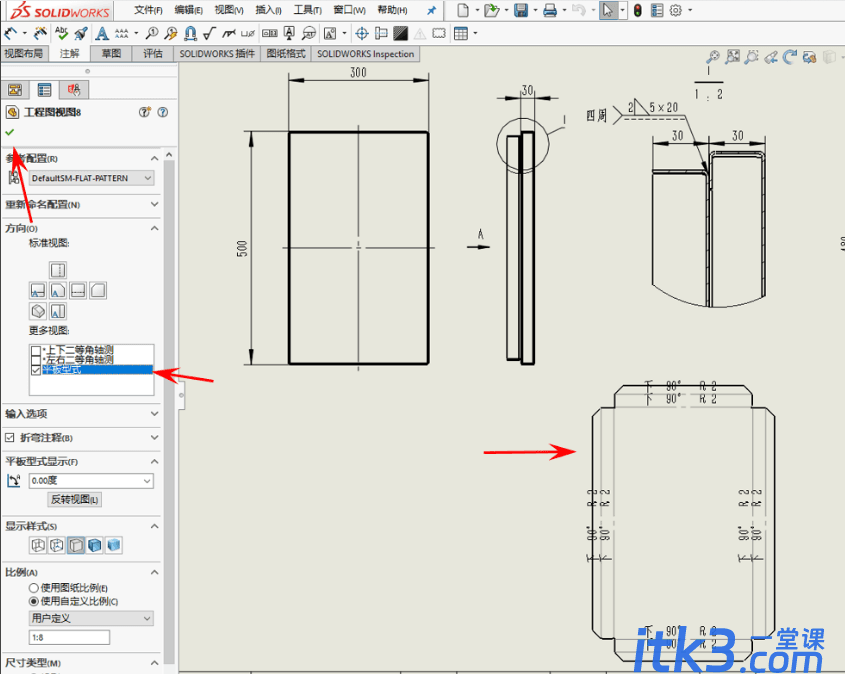

在左边参数管理器下，勾选“平板型式”。最后添加的视图就变成了，刚刚在模型状态时选择的钣金展开图。

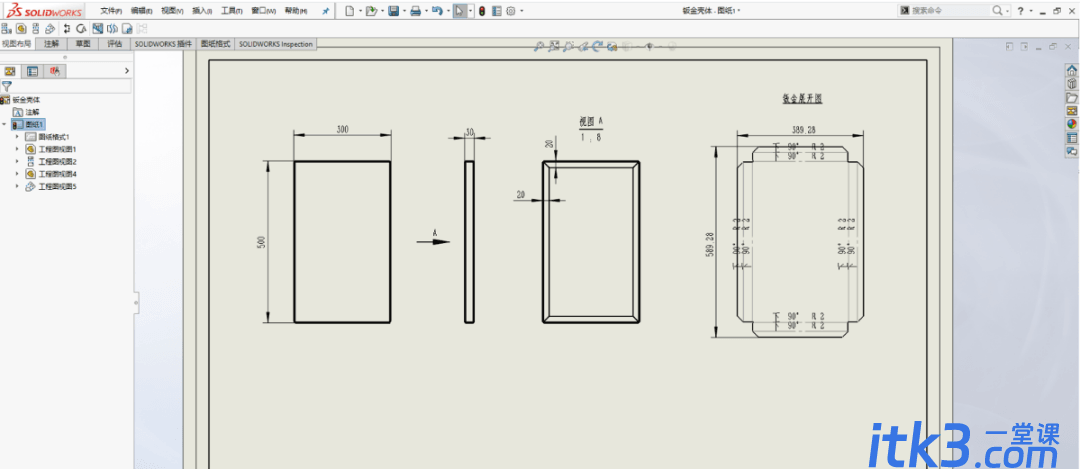

无论多少钣金单元都可以添加。
