UG如何找寻产品上的平面

所属分类：ug

在模具分模时为保证注塑产品的质量，分型面通常会抽取产品相关面然后再延伸。平面可直接延伸到模仁外，而对于曲率较大的曲面、角度较大的斜面，在延伸一段封胶位后便会朝一个方向拉伸面超出模仁。为方便找寻产品上的平面，下面就以UG10.0为例详细讲解UG如何找寻产品平面。

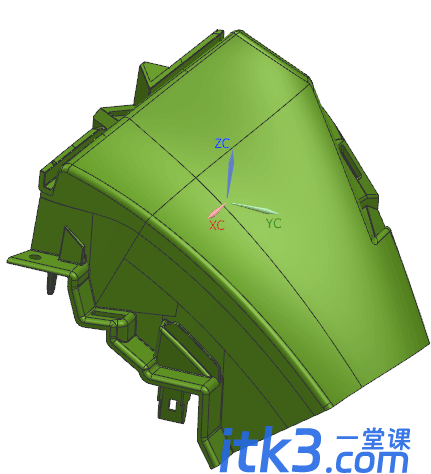

方法一：1. 使用UG10.0打开一个产品，如图1所示。

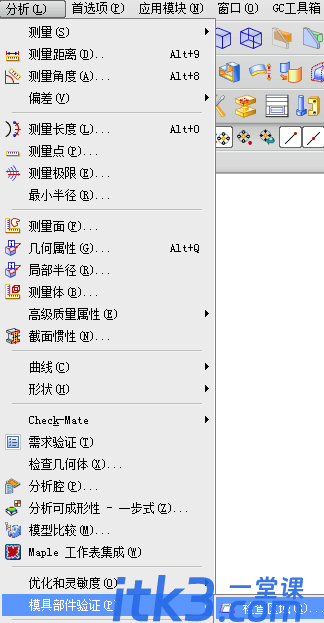

图12. 点开‘分析’菜单，在‘模具部件验证’目录下找到‘检查区域’。详情见图2所示。

图2

3. 打开‘检查区域’命令，由于文件中只有这一个产品，所以产品会被自动选中。‘脱模方向’默认为+ZC向符合产品的脱模要求。点击‘计算器’图标对产品进行分析。详情如图3所示。

图3

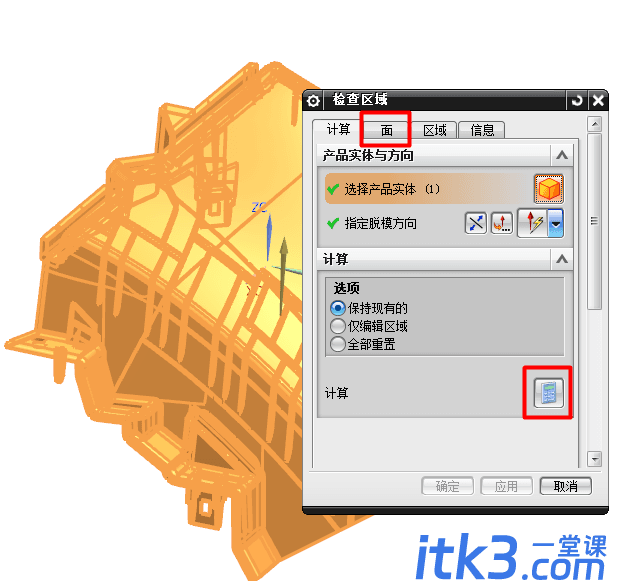

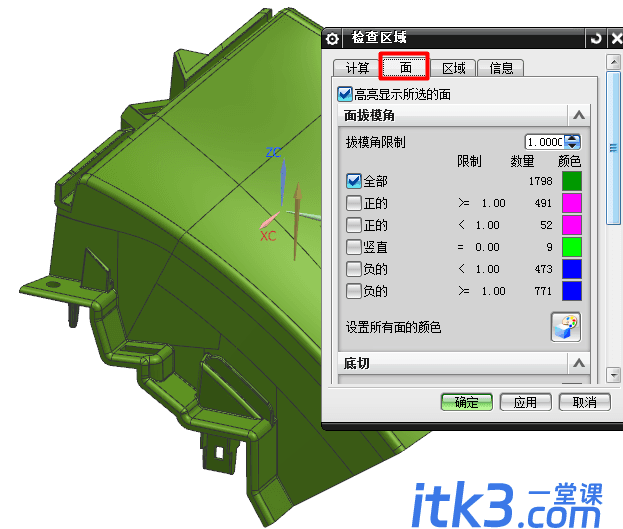

4. 计算完成后，点击‘检查区域’上部的‘面’选项进入面分析结果对话框，详情如图4所示。

图4

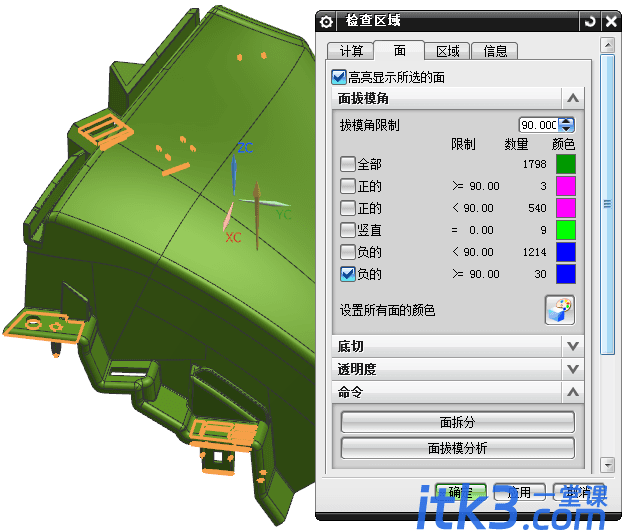

5. ‘拔模角限制’设置为90°。由于该产品大部分分型面在底部，所以√选‘负的＞＝’选项，点击‘确定’按钮产品底部的平面就找到了。详情如图5所示。

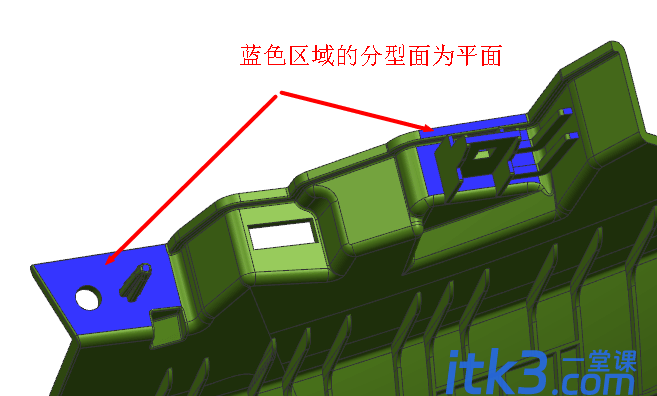

图56.查看产品底部分型面区域，蓝色面就是可以直接延伸到模仁外边的面即平面。详情如图6所示。

图6

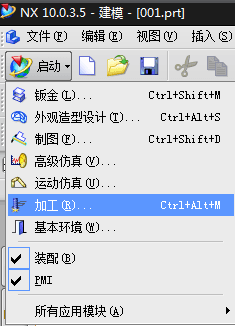

方法二：1. 打开‘启动菜单’并找到‘加工’选项点击进入‘加工’模块，详情如图7所示。

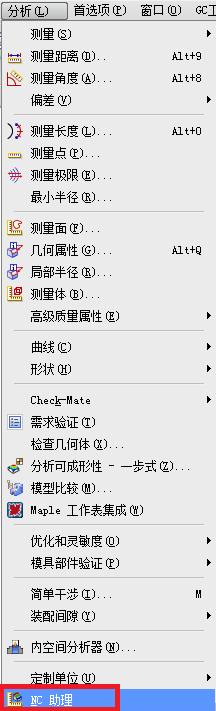

图72. 在‘加工’模块下打开‘分析’菜单并找到菜单最底部的‘NC 助理’，鼠标左键单击打开‘NC 助理’，详情如图8所示。

图8

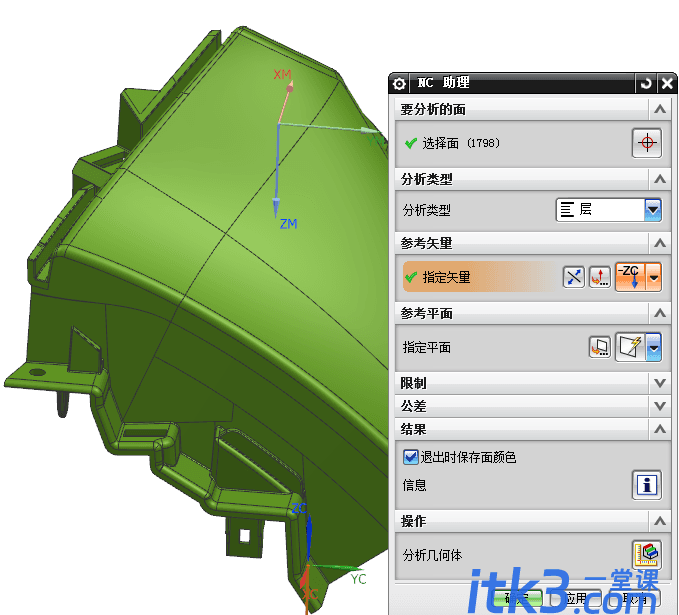

3. 在‘NC 助理’对话框中，‘分析类型’选择‘层’；由于分型面大部分在后模，‘参考矢量’设为﹣ZC；√选‘退出时保存面颜色’；点击‘分析几何体’后面的按钮对产品进行分析，分析完成后点击‘确定’按钮退出命令。详情如图9所示。

图9

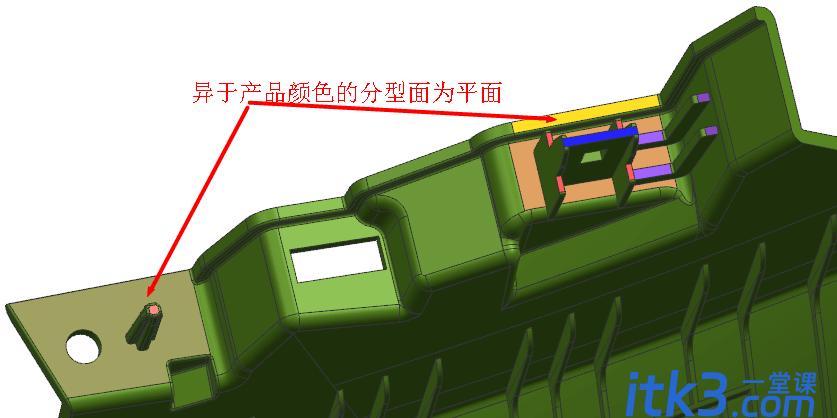

4. 查看产品底部分型面区域，颜色异于产品的面就是平面，可直接延伸到模仁外边。详情如图9所示。

图10作者：孙国智
