今天给大家介绍一下钣金SolidWorks填充阵列的用法，大家有需要的可以看一下下面这个例子。

新建一个钣金件

在这个钣金件上使用填充阵列

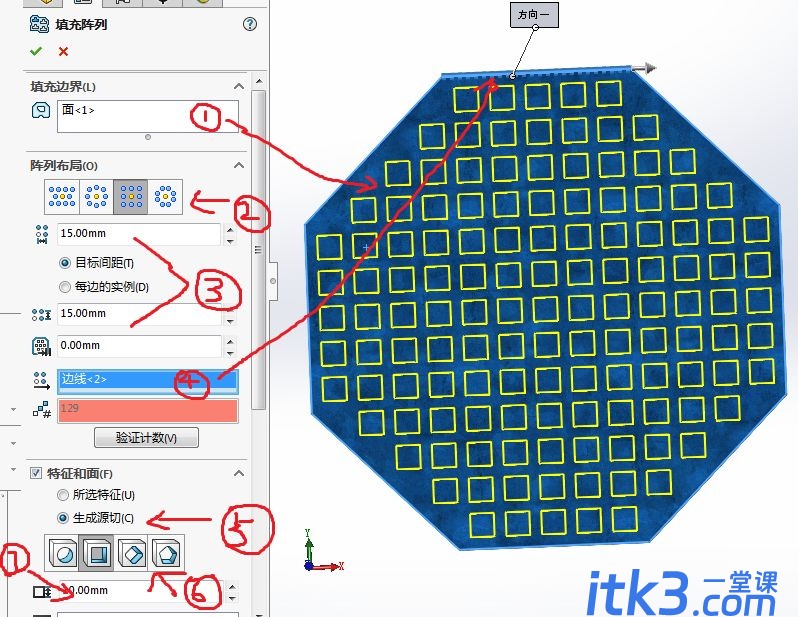

点击线性阵列下拉菜单里的填充阵列

设置下面参数

1处：设置填充边线，可以选择一个面，也可以选择自己绘制的草图

2处：选择阵列的形状

3处：阵列的间距

4处：旋转阵列的方向

5处：点击生成圆切可以在6处选择形状

7处：阵列实体的大小

上图1处可以自己绘制区域

5处选择：所选特征可以自己绘制要阵列的形状，如下图

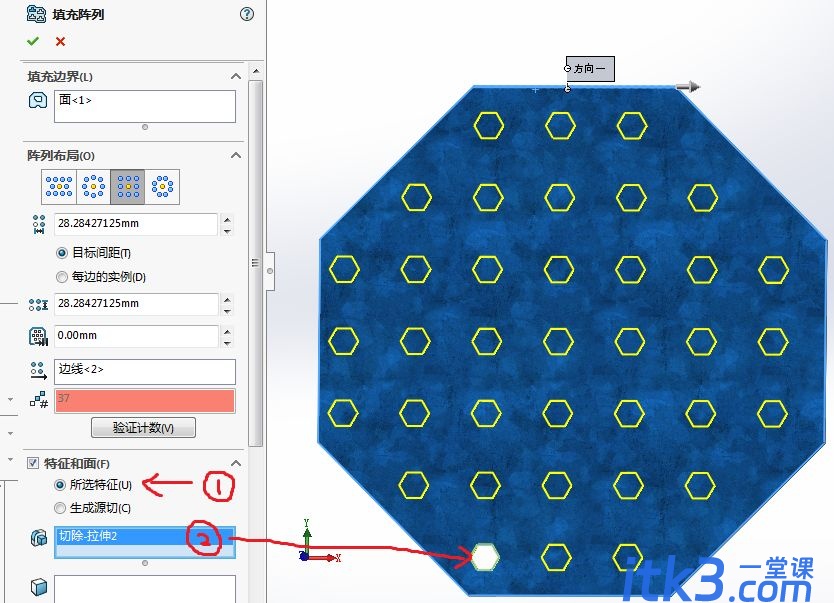

点击线性阵列下拉菜单里的填充阵列

1处选择所选特征

2处选择要阵列的特征

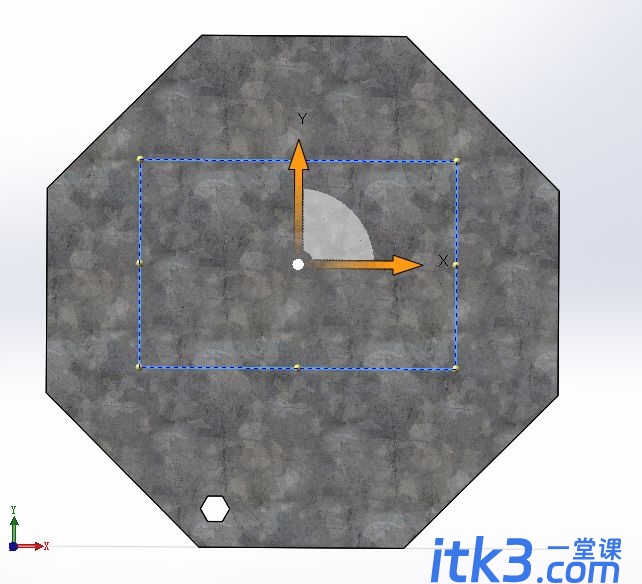

填充阵列也可以自己绘制区域！

点击线性阵列下拉菜单里的填充阵列

1处：选择填充边界

2处：选择要阵列的实体

以上就是填充阵列的一些用法
