CAD如何标注沉头孔 ?

  • A+
所属分类：CAD

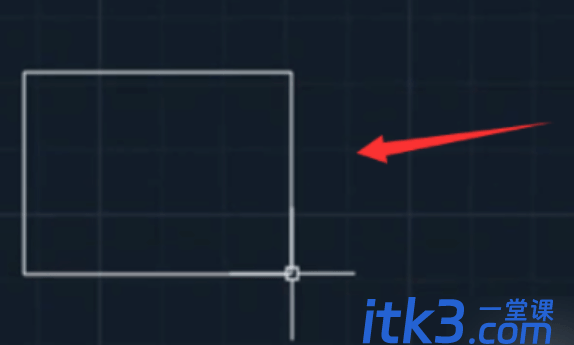

打开CAD，然后在界面中画一个孔。如下图所示。

CAD如何标注沉头孔 ?

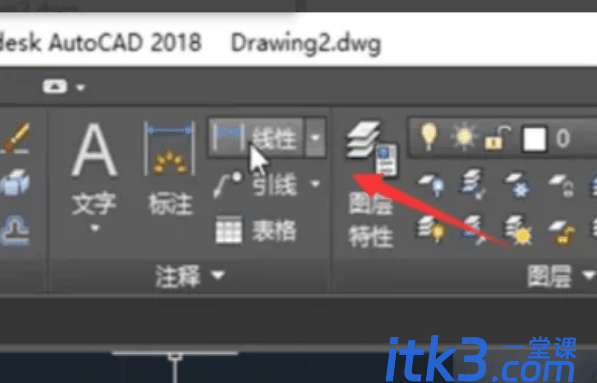

接下来需要随后选择标注，如下图所示。

CAD如何标注沉头孔 ?

给我们的孔图标上尺寸。如下图所示。

CAD如何标注沉头孔 ?

双击尺寸，在原有尺寸前输入V，后面输入x10。如下图所示。

CAD如何标注沉头孔 ?

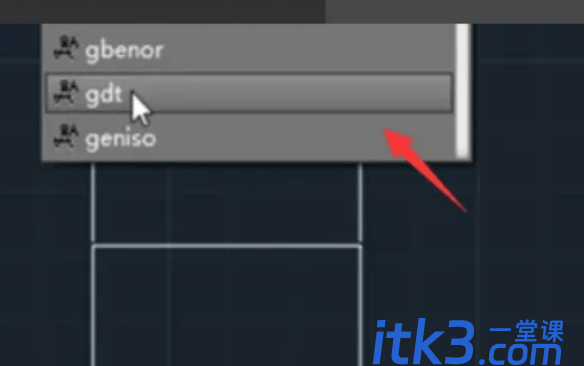

选中尺寸，然后文字格式选择GDT格式。如下图所示。

CAD如何标注沉头孔 ?

最后即可完成标注，x代表孔深符号，V代表锥形沉孔符号。如下图所示。
