中望CAD中的块能有效地帮助我们快速并且准确地编辑、组织可以进行修改操作的图形。块就是将好几个对象图形组合为单独的一个对象图形,可以理解为将它们进行了编组。今天我们来学习块的应用之增强属性块的编辑,一共有三种方法,根据使用习惯随意选择操作即可。
法一,鼠标双击块,弹出“块编辑“会话框。在列表中选择当前图形中已定义的块的名称,按“确定”关闭“块编辑”对话框,并打开块编辑器。也可以直接输入要在块编辑器中新建的块定义的名称。
我们在块编辑器中修改值。
法二,鼠标滑动选择好块后,点击鼠标右键,然后点击“块编辑器”。
在块编辑器中修改值。
法三,输入快捷键refedit,按空格键。

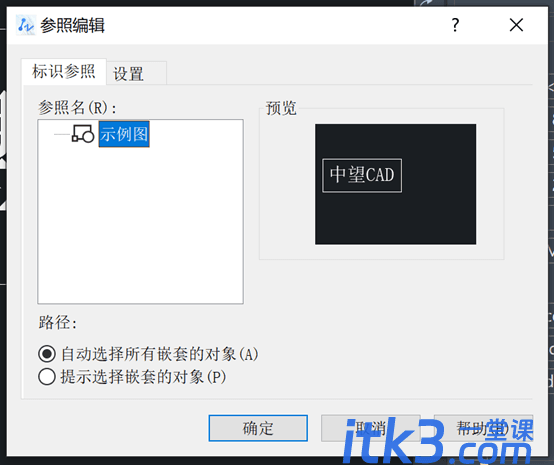

选择块,按空格键。弹出“参照编辑”会话框。可以通过在位编辑当前图形中的外部参照,或重新定义当前图形中的块定义,而不需要打开块或外部参照。
选择这个块后点击“确定“就可以在位编辑了。

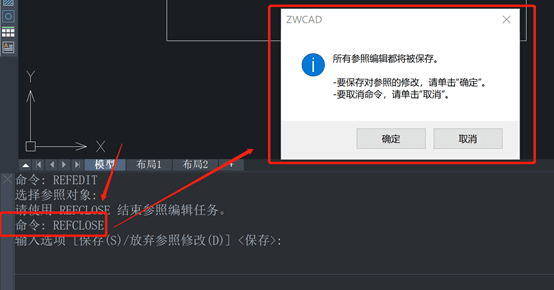

编辑完成之后,在命令行输入refclose,按回车键。再次按回车键,在弹出的会话框里点击“确定“即可保存。
以上就是三种在中望CAD中增强属性块的编辑的方法。
