solidworks Inspection是一款用于首件产品检查 (FAI) 和过程中检查的软件,我们在使用该软件对某一件产品检查时,难免会检查出一些产品的问题,这时我们需要将这些问题做成检查报告反馈给相关人员,以便于后续的处理。solidworks Inspection中的报告模板可用于创建不同格式的Excel报告以满足不同需求,那么,我们该如何来创建Excel报告模板呢?以下是小编为大家整理的相关教程,希望对你有所帮助哦!
工具:电脑、win10、solidworks Inspection软件
步骤:
步骤1:我们需要将一个普通的Excel文档另存为(.xlt)格式来满足软件要求如下图。
步骤2:我们可以在软件的模板编辑器里添加相应的属性来完成模板的创建。模板编辑器提供了一种方法来自定义报告模板以及创建任意数量的报告模板。您可使用模板编辑器更改要映射到检查报告中的字段。您也可自定义SOLIDWORKS Inspection随附的标准报告模板,或者您也可自定义您公司现有的报告以便将其用于SOLIDWORKS Inspection 中。
模板编辑器提供了一种方法让您可更改要从检查项目映射到检查报告的数据。这可包括诸如工程图名称或修订版等项目特性、工程图的自定义特性、诸如检查流程、方法、上限和下限等检查特征特性以及下列的许多其他数据元素。首先我们可以打开软件点击按钮然后在下拉菜单栏里点击模板编辑器按钮如下图。
步骤3:在选择检查图页模板窗口中将已经创建完成的模板格式导入其中,然后我们会看到一个属性对话框如下图。

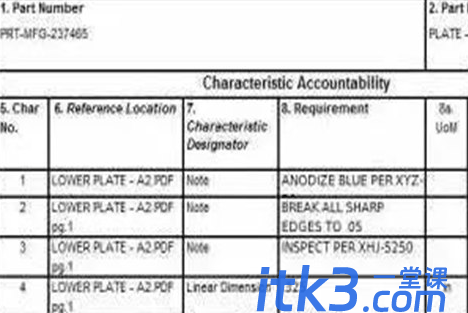

步骤4:在属性对话框中有两种模板可供选择当您选择纵向样式模板模式并插入零件序号标记时,每行中都将显示一个零件序号(1、2、3、…)如下图。

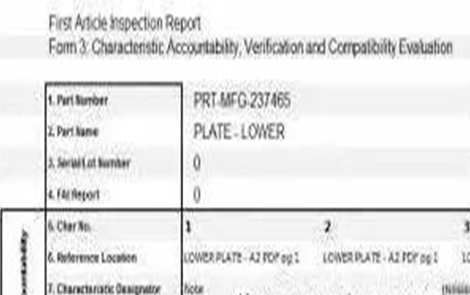

步骤5:但是如果您在插入标记之前选择了横向样式模板,则零件序号显示在列中而不是行中,如下图。
步骤6:标记用于报告模板中用来指示应填充SOLIDWORKS Inspection字段的位置。一般的标记形式有以下几种文档标记、项目属性标记、材料明细表标签、规格标记、特征标记、测量值标记等。下面我们以特征标记为例来创建属性链接。
首先,我们点击Excel中的序号对话框然后在模板编辑器下拉菜单特征标记栏里选择零件序号点选插入命令系统将会自动的插入文档属性如下图。
