cad里标注角度时标注怎么显示度分秒？

  • A+
所属分类：CAD
广告也精彩

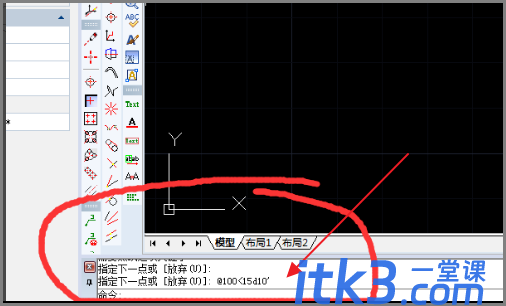

1、首先用@长度<15d10'，画出一个角度。

cad里标注角度时标注怎么显示度分秒？

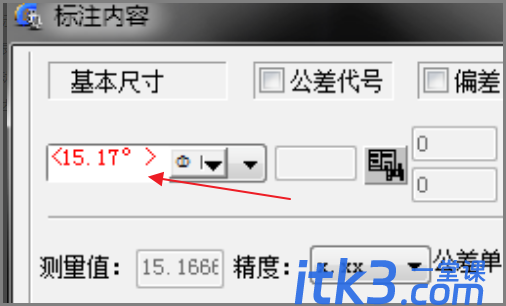

2、标注就会显示15.17°，很明显这是一个十分制的数字，而且系统自动给四舍五入了。

cad里标注角度时标注怎么显示度分秒？

3、在系统最上面的命令栏 找到标注命令，打开之后选择标注样式。

cad里标注角度时标注怎么显示度分秒？

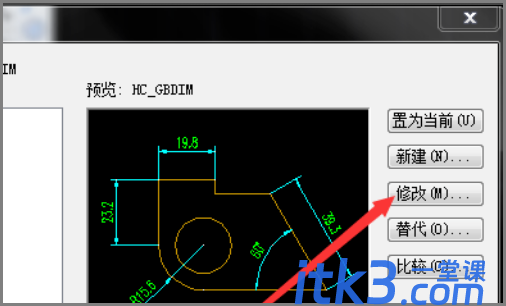

4、在标注样式管理器里面，选择当前用的标注样式，点击右侧的修改按钮。

cad里标注角度时标注怎么显示度分秒？

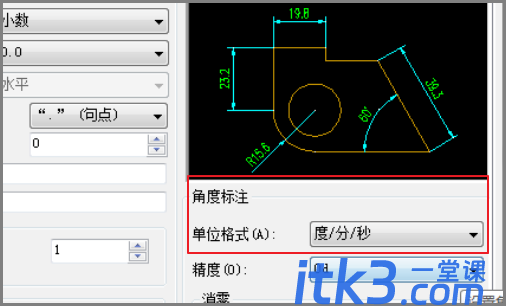

5、在主单位页面栏里面找到角度标注这一栏，将十进制数字选择为度/分/秒。

cad里标注角度时标注怎么显示度分秒？

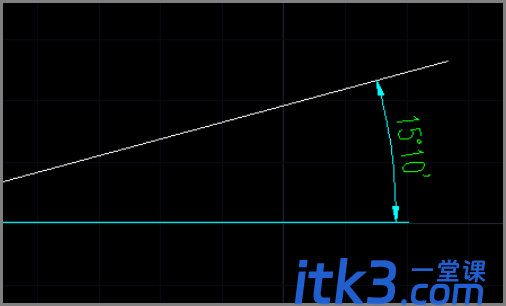

6、就会出现15°10'的标注了。

cad里标注角度时标注怎么显示度分秒？
