CAD如何绘制、修订云线以及控制弧长？

今天我们来简单介绍一下CAD在日常绘制中以及修改云线的技巧。

一、云线的绘制的基本步骤

步骤1：在功能区“常用 » 绘制 » 云线”，工具栏或菜单“绘图 » 修订云线”调用命令。或者输入命令REVCLOUD回车，提示指定云线起点，并列出了一些选项，如下图所示。

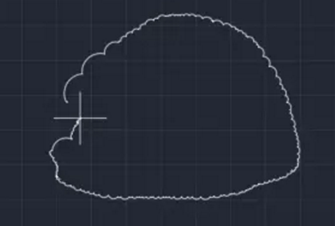

步骤2：在图中直接单击确定起点，然后拖动鼠标，画面上就会随鼠标出现一系列圆弧，如图所示。

步骤3：圆弧最小的半径是能进行设置的，在绘制云线的过程中，系统会根据鼠标的移动轨迹自动计算圆弧段半径的大小，所以我们看到的圆弧半径有小有大。

步骤4：将鼠标移动至云线起点的附近，若鼠标距离起点够近，云线即自动封闭，那么云线的绘制就完成了。

二、云线如何控制弧长

当图形的尺寸较大的时候，就需设置弧长大一些，避免生成弧长过小，圆弧段过多的话，那么看上去的效果就不太好，而且操作起来也不方便。

执行云线命令，输入A回车，就能设置最小弧长，默认弧长为0.5，我们能手动输入最小弧长，在图中通过定义两点定义弧长也可以。最小弧长如果设置得合适，那么云线的圆弧段会减少，如图所示。

以上是我们在CAD中如何绘制修订云线以及控制弧长的所有内容啦，大家都尝试操作起来吧
