我们在用CATIA制造三维图时，常常会用到客户提供的二维CAD图档，为节省时间，如何直接利用客户提供的CAD二维图导入CATIA，节约绘制二维图的时间。以下是小编整理出来的步骤和方法，有需要小伙伴的可以收藏哦！
方法/步骤：

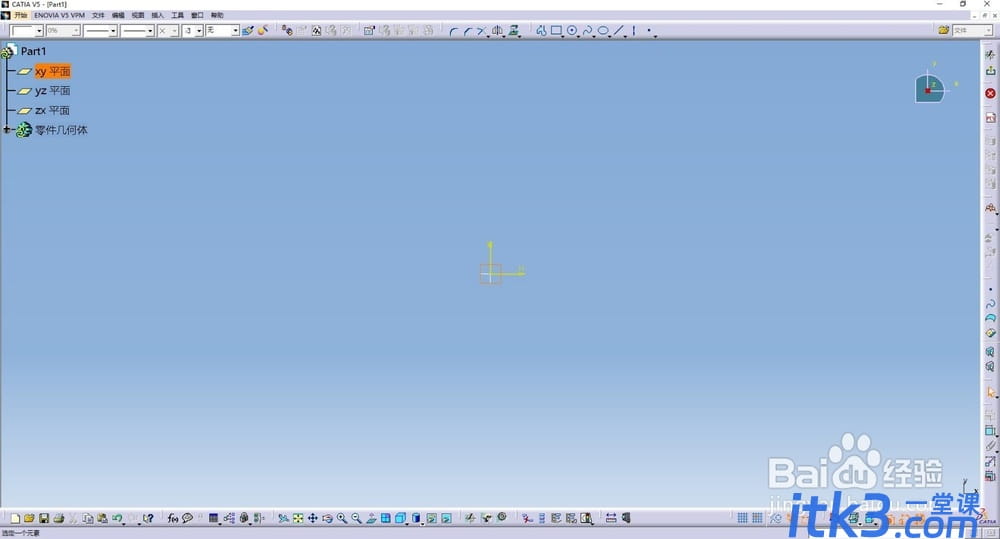

步骤1：打开CATIA软件，在点击菜单栏中的文件，选择打开。

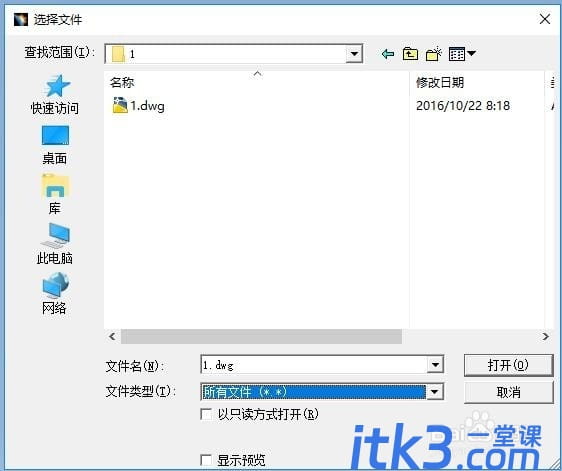

步骤2：出来选择文件对话框，选择需要导入的CAD文件

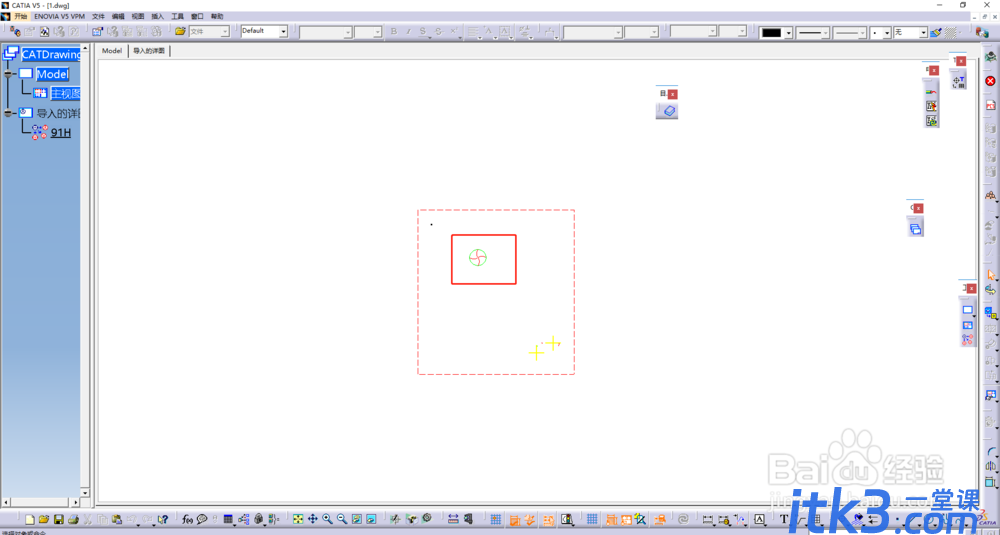

步骤3：打开后如下图所示，若显示图像很小或太大，按住Ctrl，点击鼠标左键，上下拖动鼠标，显示图像会变大变小。拖动鼠标到适合显示大小。

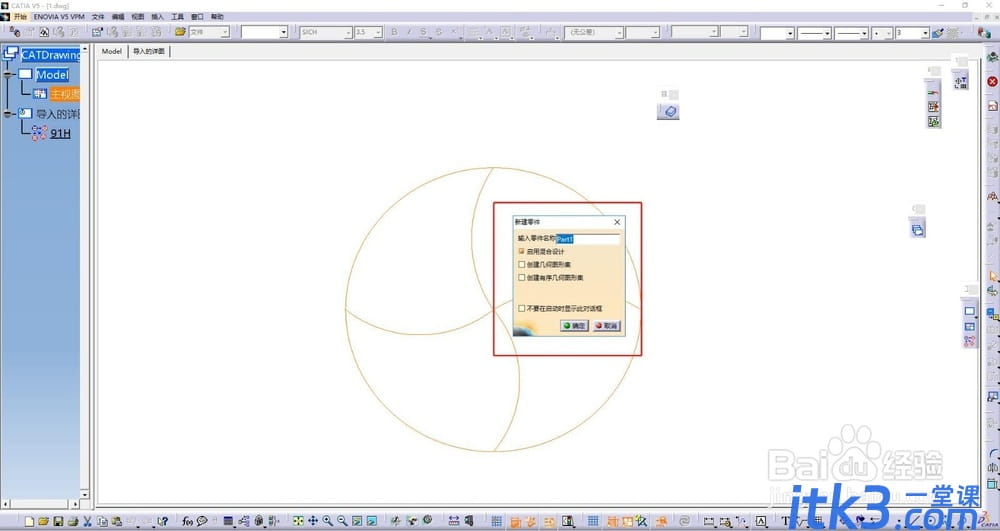

步骤4：框选三维制图中需要用到的单元，Ctrl+C，复制后点击菜单栏中的开始下拉菜单中的草图编辑器。进入草图模式

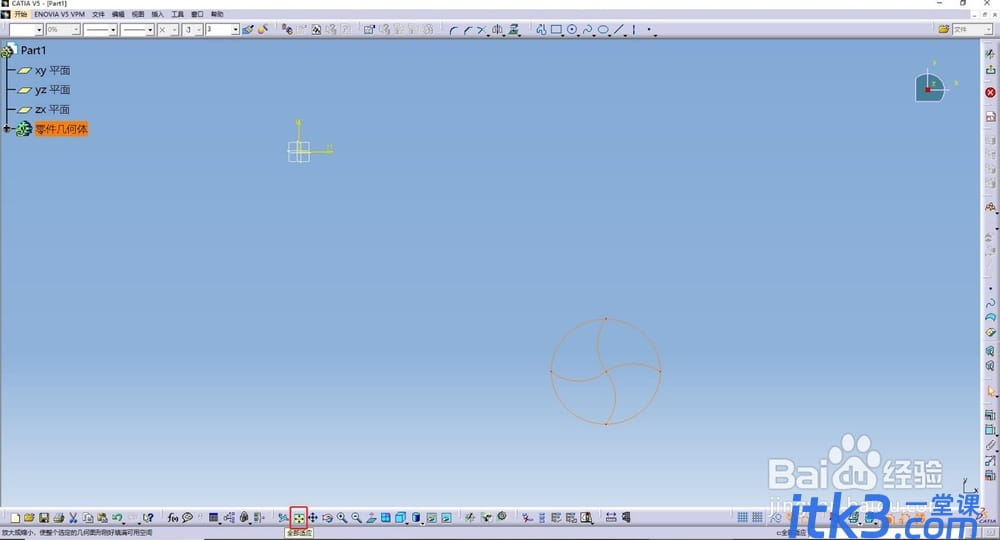

步骤5：选择XY平面，进入草绘平面，按Ctrl+V粘贴刚才复制的单元。如在窗口未找到复制的单元，点击软件下方的显示全部按钮即可显示出来。
步骤6：复制到草绘平面的单元才可以在三维造型中直接使用。
步骤7：若只要草图中部分线段参与旋转、拉伸的实体建模，可以在创成式外形设计中选择多重提取，提取要参与建模的线段。
注意事项：
CATIA中旋转、拉伸等实体建模时需要草图曲线为封闭的曲线。
