我们在设计中经常需要把一个实体多余的区域拆分掉,那么,一般情况下可以采用哪些方式来拆分实体呢?本文设计学徒自学网为大家讲解实用拆分方法:
解决方法:
1、点击菜单【插入】—【任务环境中的草图】—【拉伸】,在创建平面选项中,选择垂直于Y轴的平面,点击【确定】,绘制一条圆弧,完成草图,如下图所示:

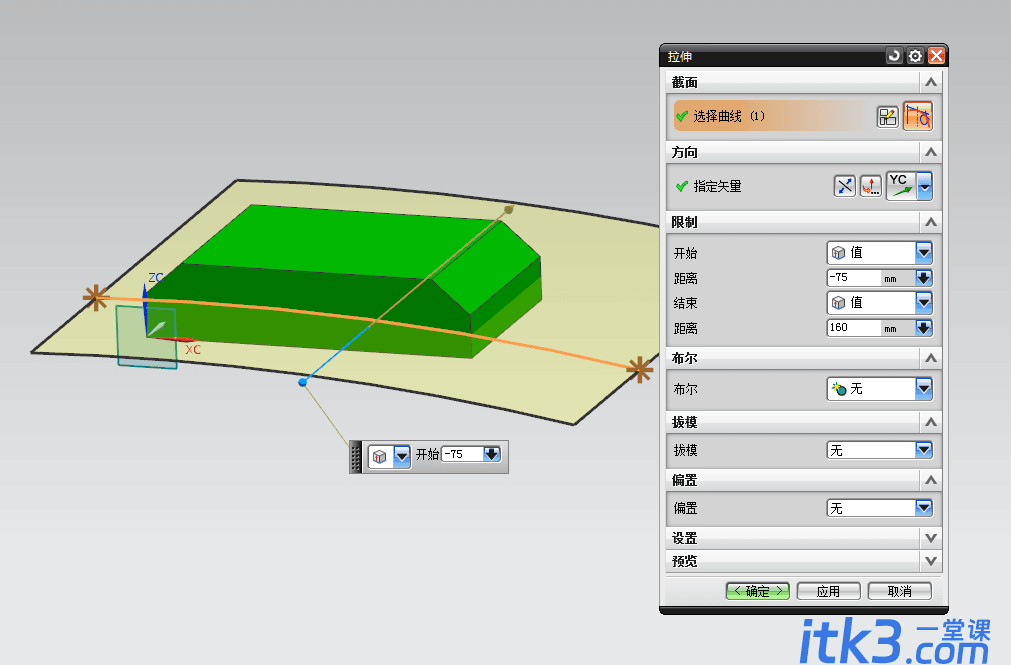

2、点击菜单【插入】—【设计特征】—【拉伸】,选择绘制出来的圆弧曲线,向Y轴拉伸超过实体的最大边缘,点击【确定】,如下图所示:

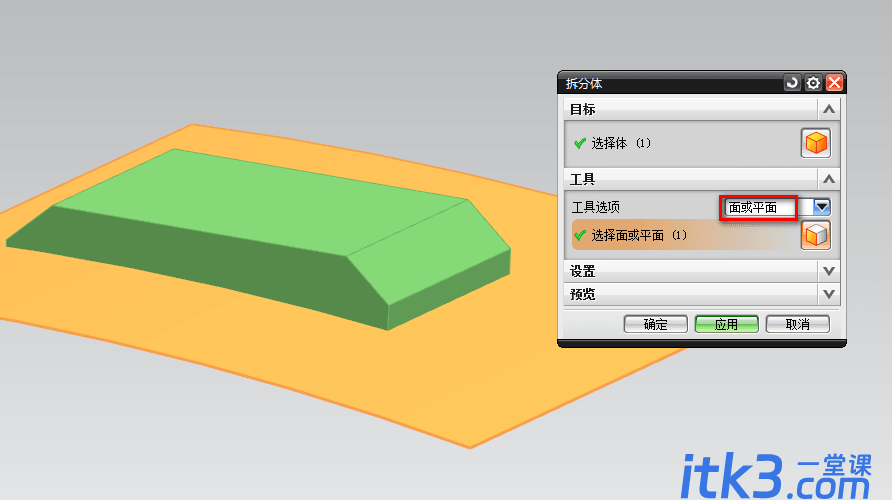

3、点击菜单【插入】—【修剪】—【拆分体】—【工具选项】选择【面或平面】选择拉伸出来的片体,点击【确定】,如下图所示:
4、利用求差方式也可以实现拆分实体,点击菜单【插入】—【组合】—【求差】,【目标】选择实体,【刀具】选择拉伸出来的片体,点击【确定】,如下图所示:
5、点击菜单【插入】—【修剪】—【修剪体】,选择拉伸出来的片体,点击【确定】,如下图所示:
