SOLIDWORKS公司针对市场对这方便的需求,在SOLIDWORKS Electrical中提供了3D布线功能,这也一来,设计师在电气设计时,就可以在3D环境中布线,自动统计出在实际布线时可能用到的布线总长度。

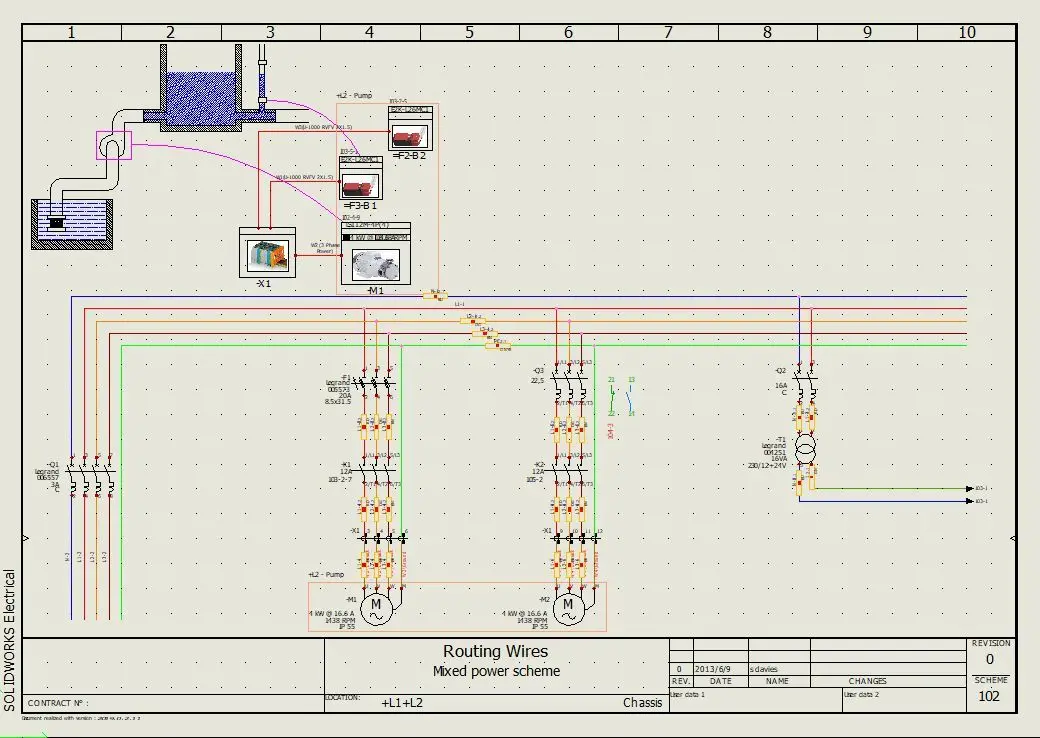

一、 打开Electrical二维设计环境,将电气布线原理设计完成,如图。

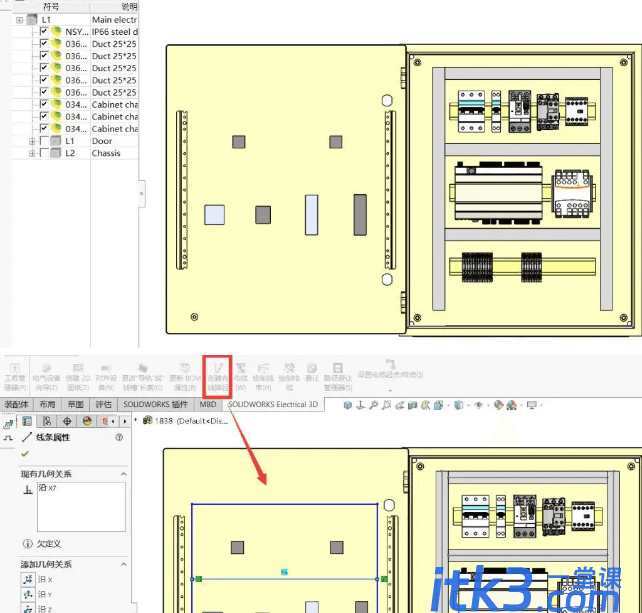

二、然后打开Electrical的3D操作环境,并自定义布线路径,如图。

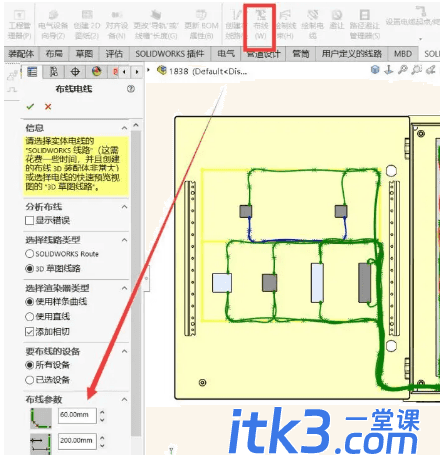

三、在3D环境中绘制好布线路径好,选择布线,并定义好参数,软件自动3D布线。

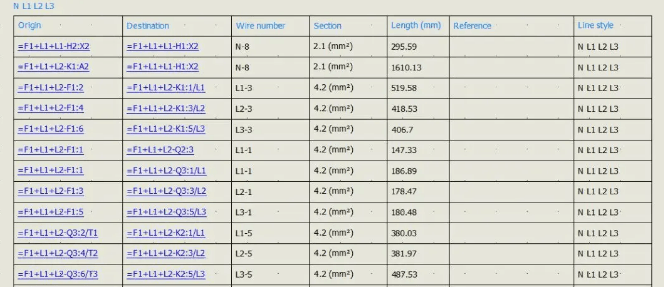

四、在3D环境中,布线完成后,可以在2D环境,自动出具线长统计表。丢塔游戏网www.diuta.com
