今天给大家介绍如何把solidworks曲面转化成实体,大家感兴趣就一起来看看吧!

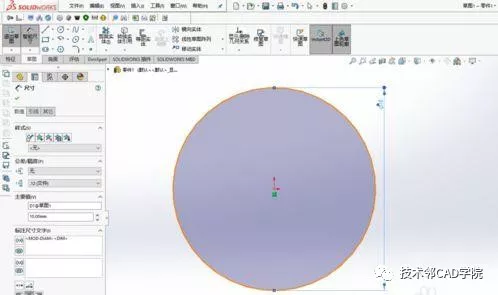

1.打开solidworks,在工具栏选择曲面栏,如果工具栏没有曲面这一项,则在工具栏处右键,把曲面给勾选了就有了。在曲面工具栏界面,选择拉伸曲面工具,选择上视基准面绘制拉伸草图,这里绘制一个圆。

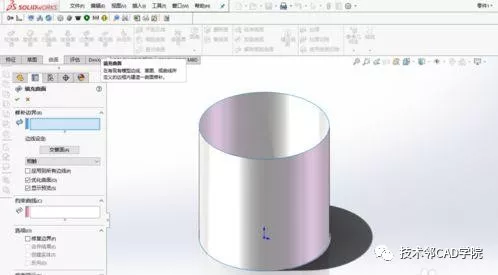

2.绘制圆后点击确定,拉伸曲面,确定后可以看到一个没有壁厚的曲面,注意到曲面上的两条边线是蓝色的,蓝色线表示曲面,黑色线才表示实体。

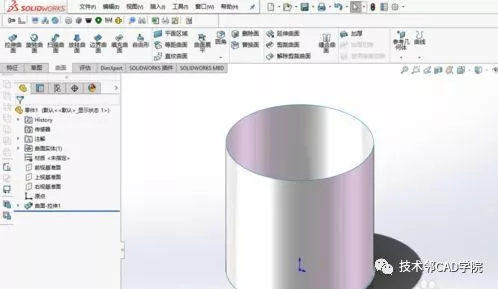

3.接着,需要把圆曲面的上下两个开口封闭,选择曲面工具栏里的填充曲面命令,选择要填充的封闭曲线,确定后生成封闭的面,注意到三个面交接的边线仍然是蓝色的,表示该封闭模型是曲面图形。
4.接下来,选择曲面工具栏里的缝合曲面命令,将绘制的三个面全部选中,再勾选缝合命令里的创建实体命令,确定后即将曲面转化成实体,注意到此时模型的边线变成了黑色,表示实体。丢塔游戏网www.diuta.com

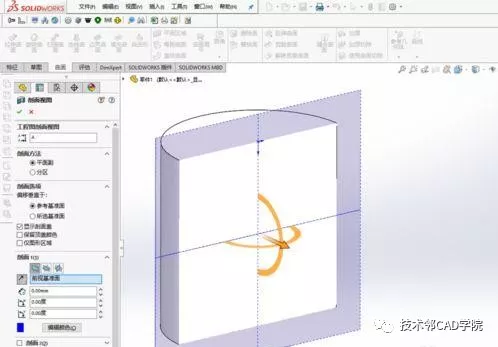

5.我们可以使用剖面命令,将当前模型剖开,可以看到模型的内部已转化为实体了,可以使用实体的特征命令进行下一步编辑。
