日常工作中图纸设计变更需要修订表去记录变更的内容信息,修订表格可以列出各种信息,例如审批人员或已更改图纸上的位置。所有修订表都将包含更改的详细信息或描述以及更改发布日期。
SOLIDWORKS PDM 2018版及以上版本可由SOLIDWORKS PDM中的工作流驱动修订表。
SOLIDWORKS PDM提取修订表信息、流程审批后,自动更新修订表、修订表和PDM之间双向集成。
向PDM添加修订表:设置PDM库以将修订信息推送到工程图中有几个步骤。完成这些后,可以通过工作流程配置以将此信息推送到您希望的任何图形。
1、变量

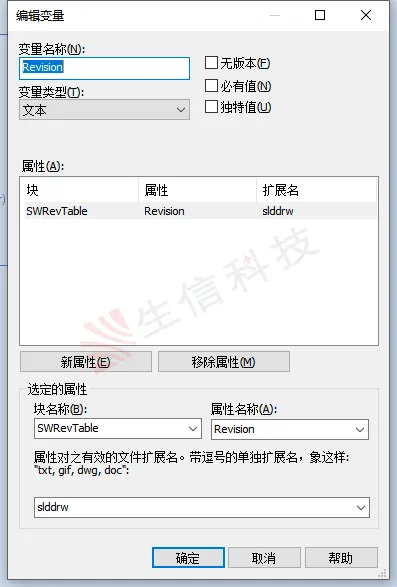

在将变量数据推送到修订表之前,需要将新属性添加到变量定义中。打开PDM管理应用程序并以管理员帐户登录。展开变量,打开要推送到图形的变量之一,添加以下块(如下所列)并验证添加了正确的扩展名。
块名称:SWRevTable 属性名称:<变量名称>
扩展名:slddrw(SOLIDWORKS 工程图)
将所需属性添加到修订表所需的变量后,下一步是在PDM中激活和配置修订表扩展。折叠变量部分并查找新的菜单图标SOLIDWORKS。
2、修订表设置

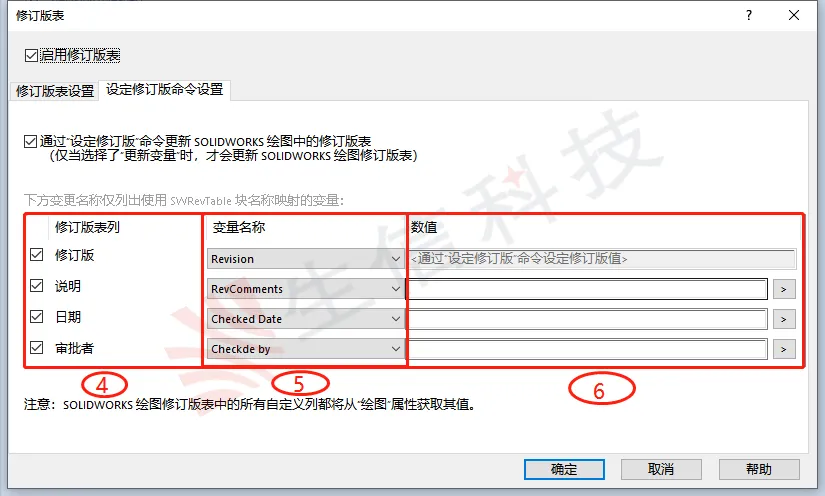

可以在新的SOLIDWORKS菜单项下方找到修订表。双击或右键单击并选择打开以访问修订表选项。
1. 首先启用修订表功能。
2. 这是要在SOLIDWORKS中的修订表中使用的行数。
3. 这是修订表要使用的格式。对于此示例,** _** 将与类似于 B_04 的修订格式相关联。更改库中定义的修订方案所需的此项。
4. 这些是在SOLIDWORKS中默认添加到修订表的嵌入变量,可以使用左侧的复选框添加或删除这些变量5. 这些是在PDM中定义的变量。如果这些下拉列表是空白的,需要新建新的变量;
6. 这些用于如果用户希望覆盖或创建默认值,所有变量都由工作流驱动,因此将其留空。
配置修订表信息:
现在已启用修订表,但仍需通过几个步骤来配置和使用此新功能。这些步骤是主观的,将取决于将其添加到的环境。这将涵盖一些示例以帮助完成此步骤。接下来需要添加的2件事是,首先是填充变量的方法,其次是SOLIDWORKS模板,其中添加了正确字段的修订表。
3、使用工作流填充值

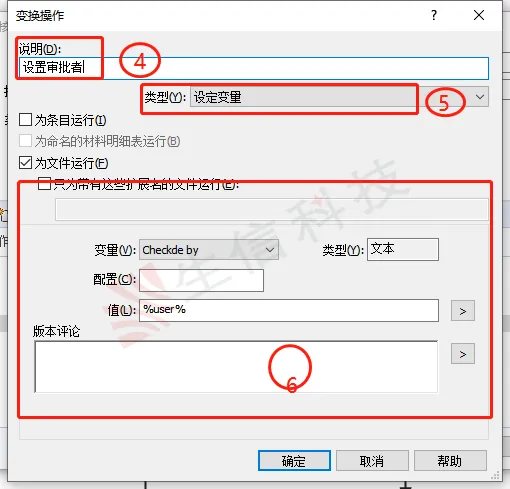

1. 导航到操作选项卡以创建所需的操作。
2. 选择“添加动作”来创建所需的变量设置动作。
3. 创建动作后,将在此处找到它。
注意
在此列表中找到的操作按顺序运行。根据环境,可能需要重新排序此列表才能正常运行。这将取决于由此工作流转换激活的其他操作。
4. 这是将在操作列表中找到的描述。建议命名它以帮助定位适当的操作。
5. 此操作的类型将是“设置变量”。
6. 这是选择变量以及将设置为此操作的值的地方。在这个窗口中,发起转换的用户被推送到“Checked By”变量。
4、SOLIDWORKS工程图模板
最后一步是为SOLIDWORKS配置工程图模板以在所有工程图中默认添加修订表以及配置默认添加哪些列。打开SOLIDWORKS,然后检出并打开将添加修订表的工程图模板。
可以通过转到添加修订表工具:插入 > 表格 > 修订表
在此之后,右侧的菜单将打开,允许配置修订表。默认附加点位于窗口的右上角。这是在更改图纸时选择的。表格将更新并移至右上角。
添加表格后,它将加载默认列:区域、修订版、描述、日期、已批准。

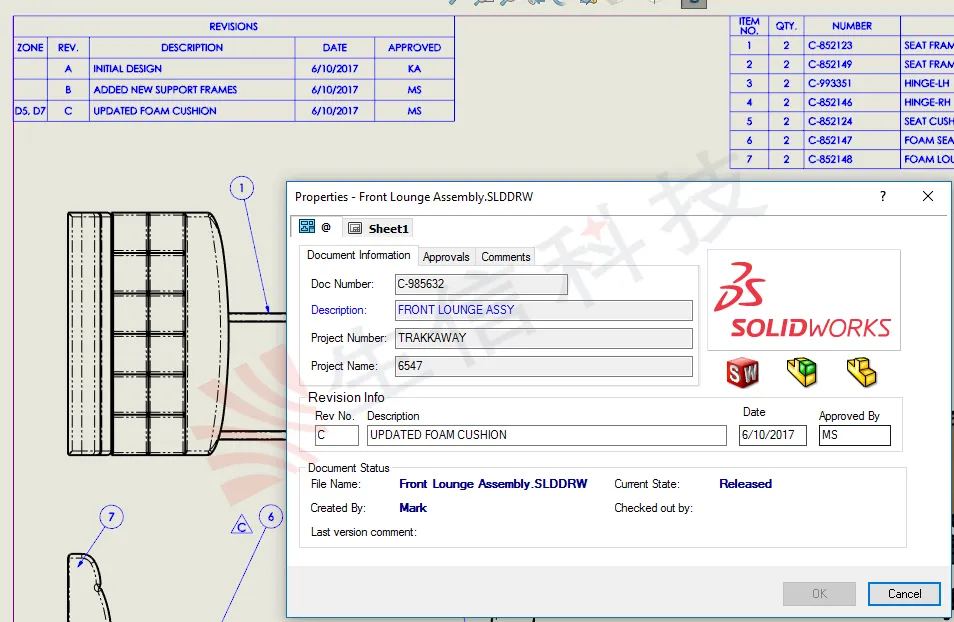

使用修订表更新模板后,保存模板并将其检入库中。当用户创建图纸时,将具有关联PDM的修订表。当图纸需要设计变更时可在修订表中增加一行,填入变更描述此变更描述可写入图纸数据卡片中,将图纸检入库中后修订表的版本可以自动升版,数据卡片也会写入版本信息, 批准者信息也会写入修订中,同样数据卡片也会自动填写。
