此教程介绍运用SolidWorks软件绘制管路系统,SolidWorks管路绘制运用范围极广,如:机床液压管路,空压机管气路,给排水管道,楼宇消防管路等。
一、我们预览下几个主要部件图:

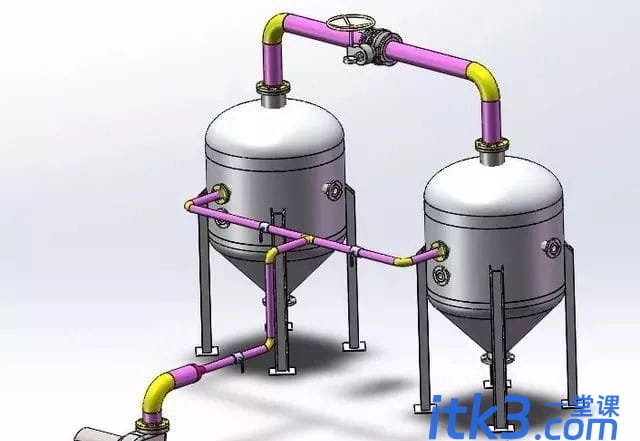

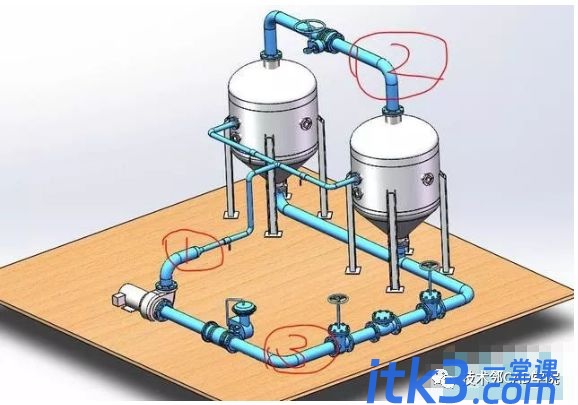

总装配图
三个部件
管路一
管路二
管路三
二、建模过程:

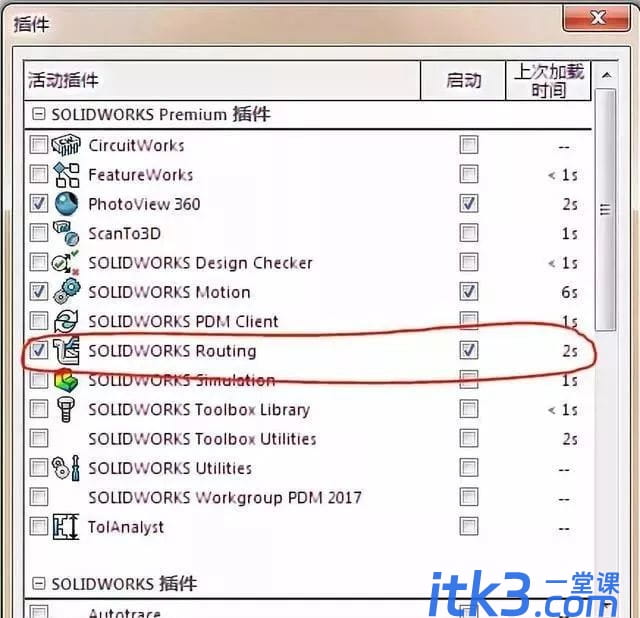

画图前先在插件里打开管路插件——工具/插件/SolidWorks Routing。
(如果安装的SolidWorks中找不到Routing,说明你的软件没有安装全,可升级安装)

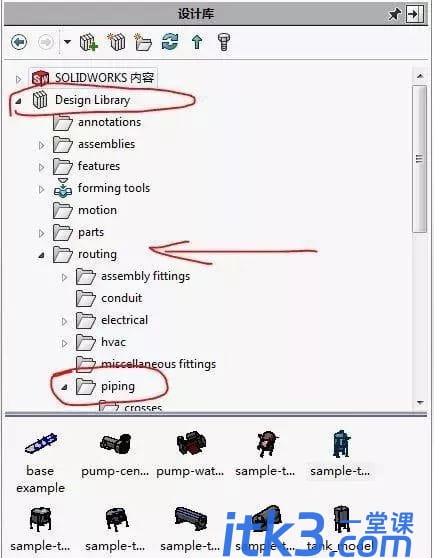

1.新建装配体:在设计库里找到 routing ——piping——equipment。

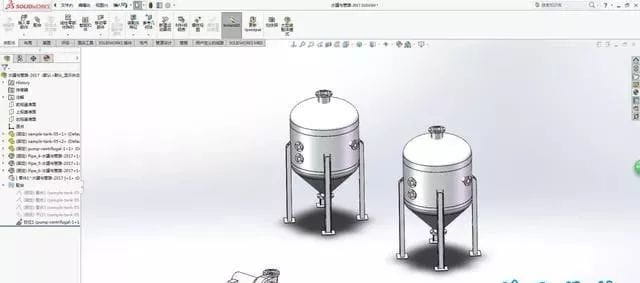

将equipment里面的水罐和水泵拖到装配体当中。

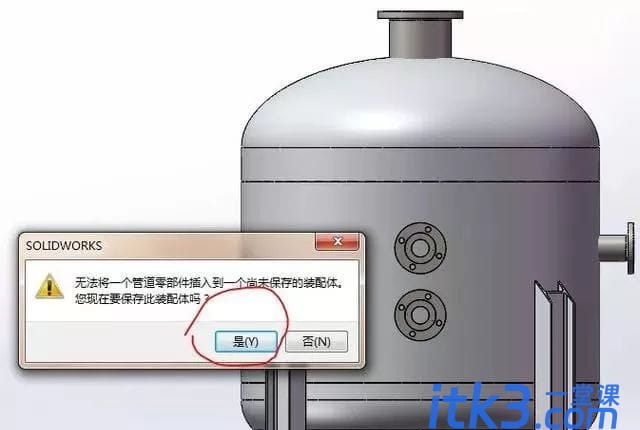

这时软件提示要先保存装配体,那就保存吧。

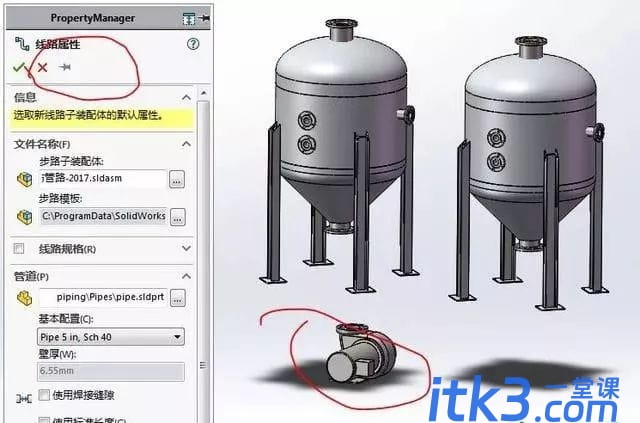

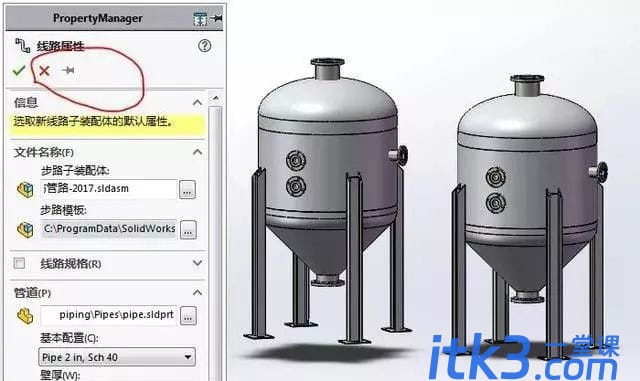

当拖入水灌水,软件提示插入一个新线路的子装配体,这里只要水罐的零件,不要子装配体,所以点红叉(直接关闭) 。
再复制一个水罐,同样只要零件,不要子装配体。
拖入水泵,只要零件,不要管路的子装配体。

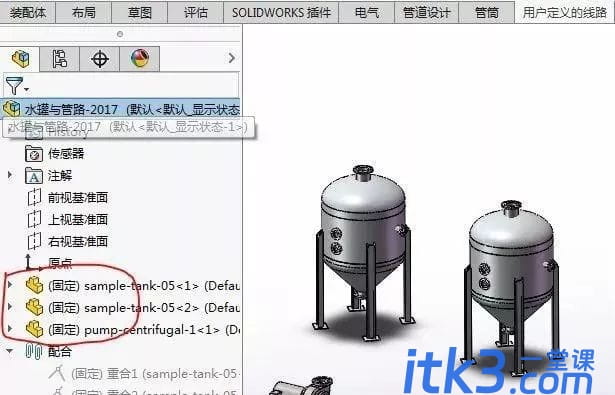

2.用配合调整三个零件的位置,然后固定,水泵距离水罐远一点,方便后续的操作。

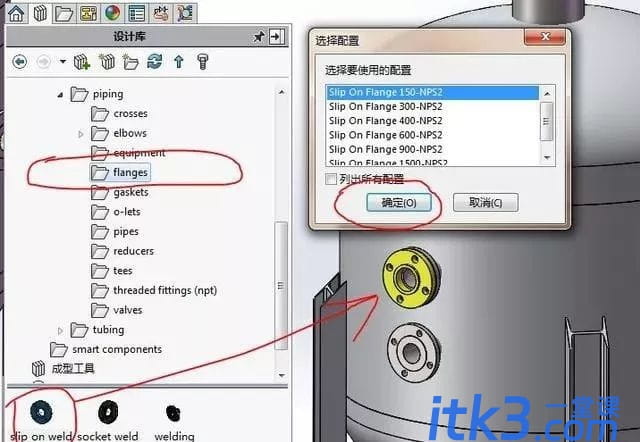

3.在 piping——flanges拖出一个法兰,当靠近水罐的法兰时,软件会自动选择规格并配合。

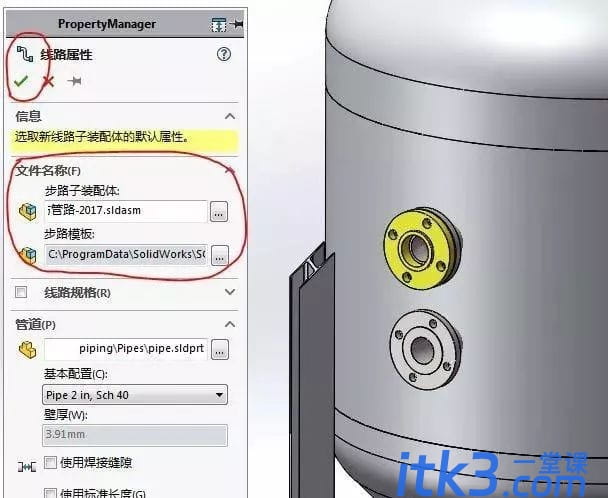

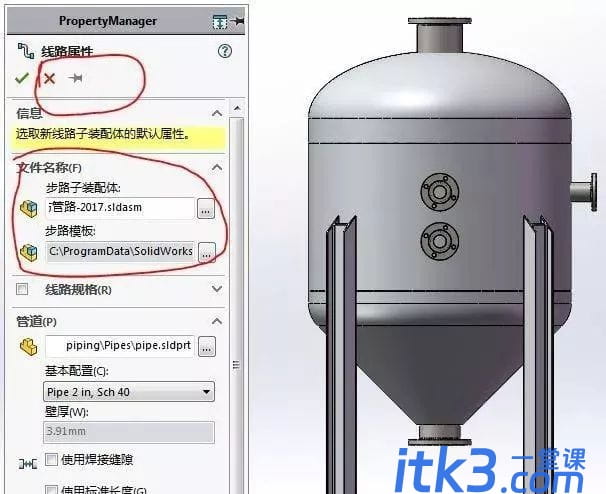

4.因为这次要生成一个管路的子装配体,所以要打钩。
5.给另一个水罐也拖一个法兰。

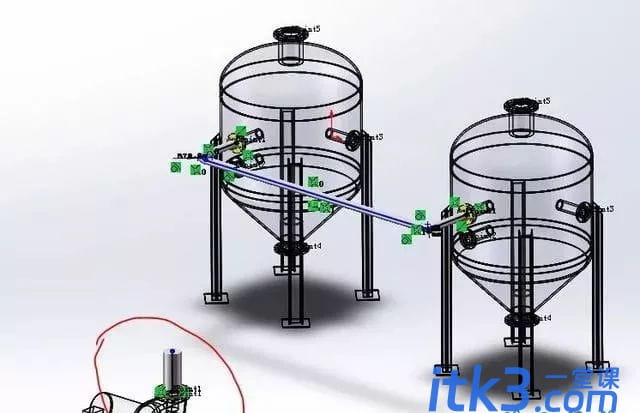

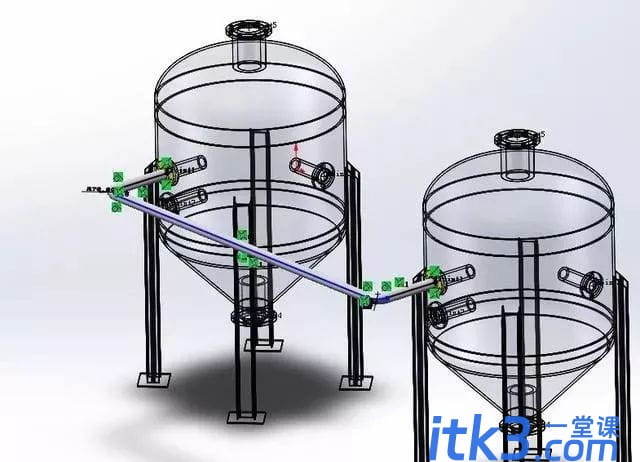

6.在草图中绘制直线连接两个端点,便会自动生成管道。

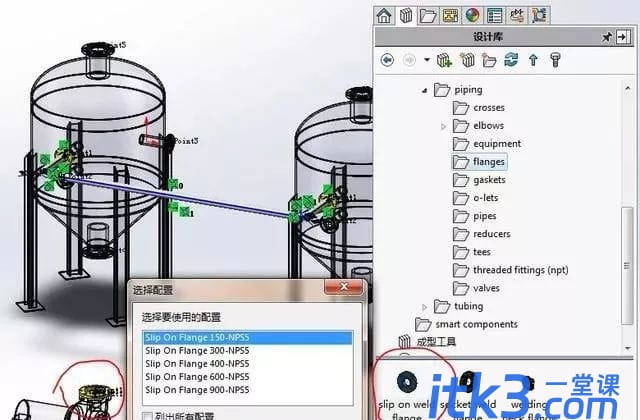

7.给水泵添加一个法兰。

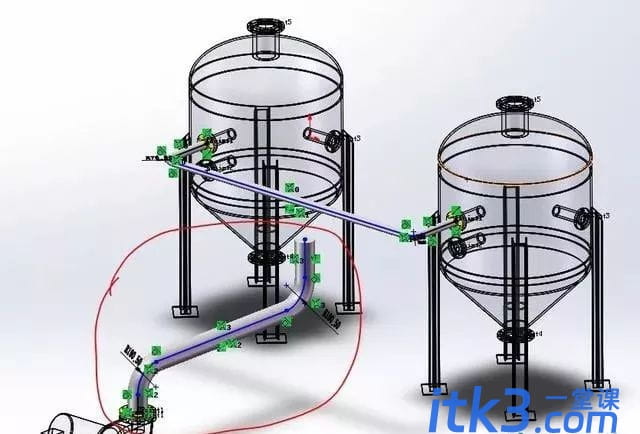

8.草图绘制直线后自动生成管道。
9.但是水泵的管道太粗,无法和水罐的管道连接。
这里添加一个变径接头( piping——reducers ) ,直接把接头拖到管道上就行。

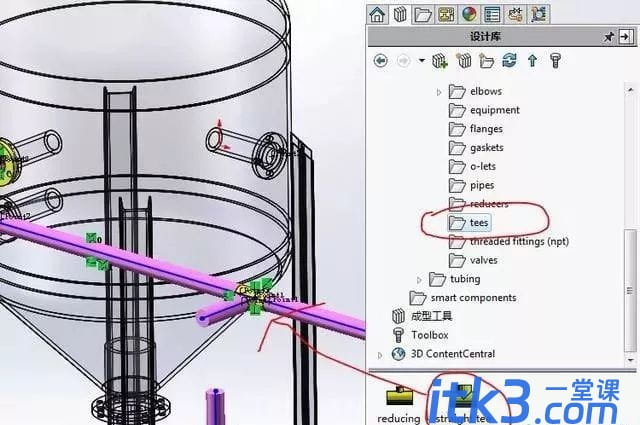

10.再给水罐之间的管道添加一个三通,按Tab键可以切换三通的方向。
11.两个草图相交,剪裁,再添加一个圆角。

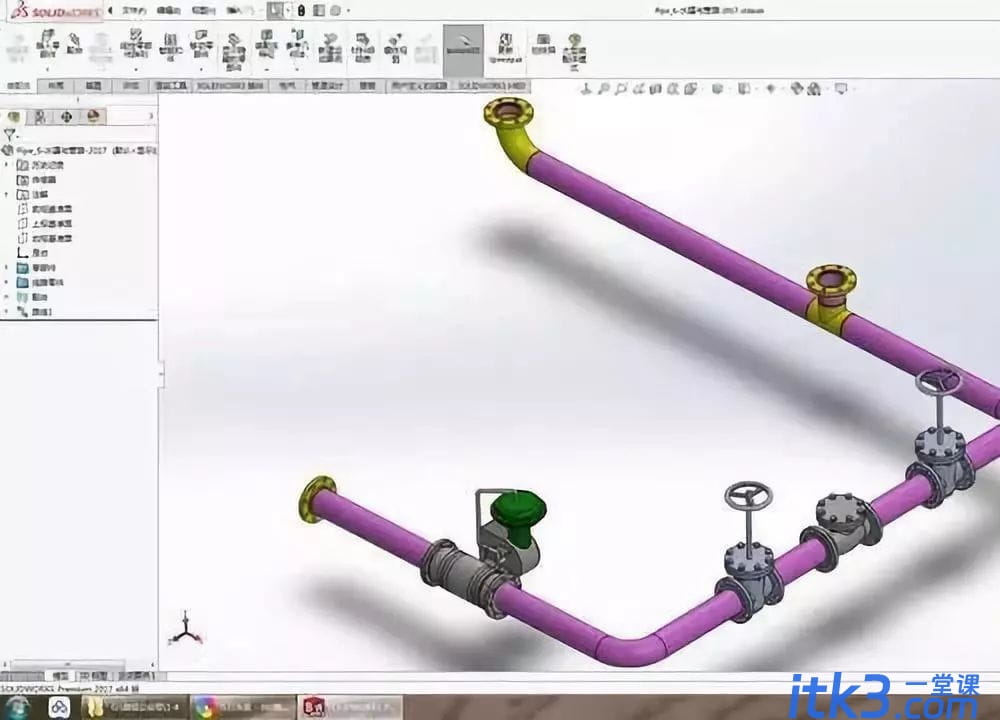

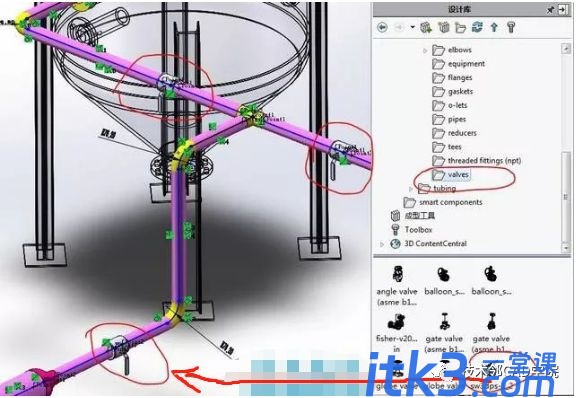

12.给管道上在添加几个阀门。

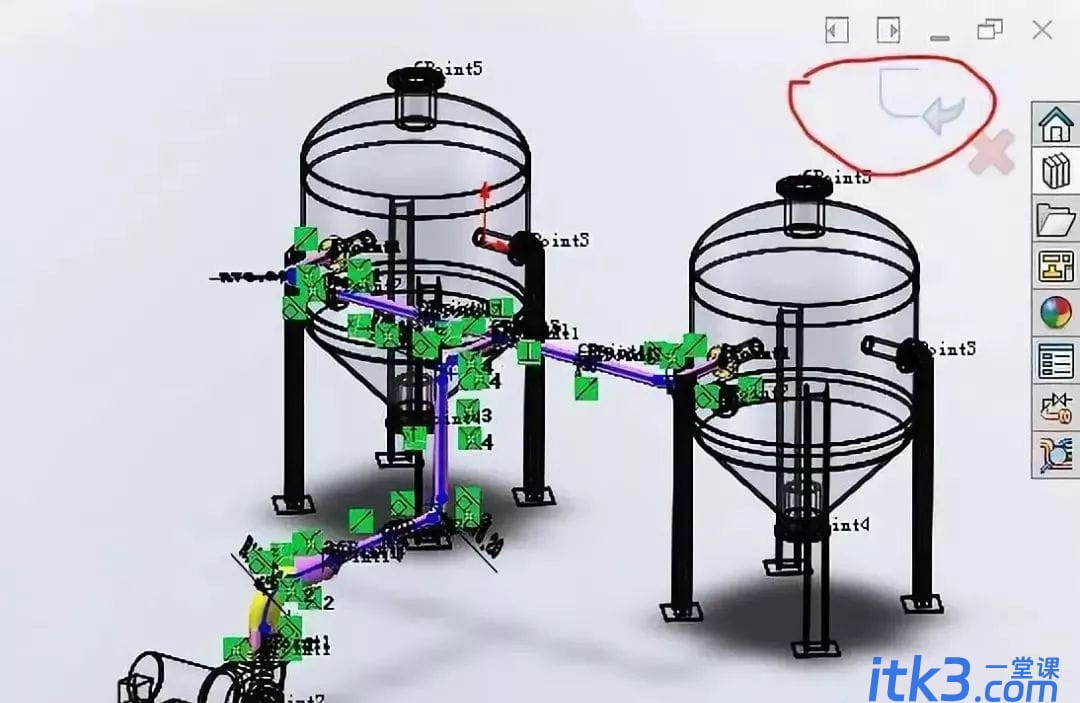

13.第一条管道完成,退出草图。
确定——退出编辑

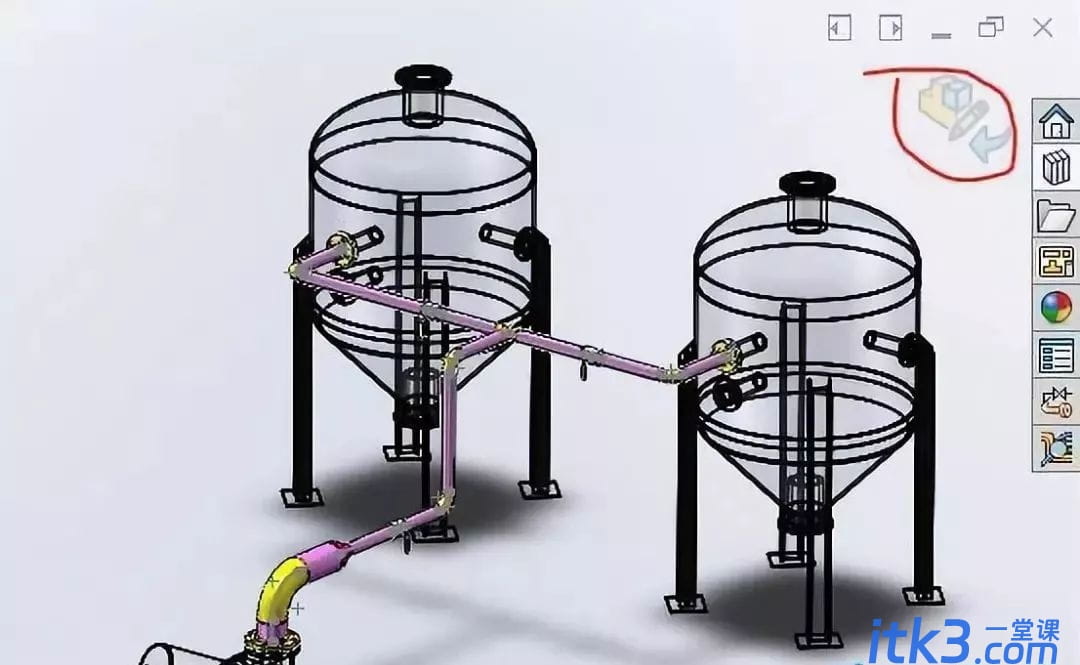

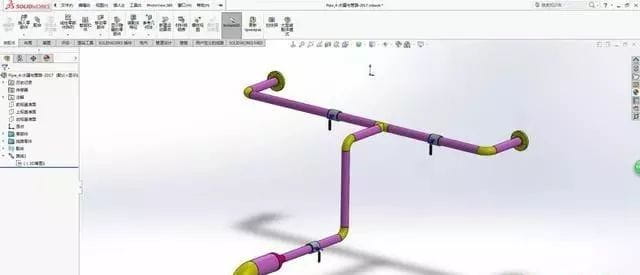

红圈里的子装配体就是上面绘制的管路
14.开始绘制第二条管路了。
15.给水罐顶部添加两个法兰,用直线连接端点。

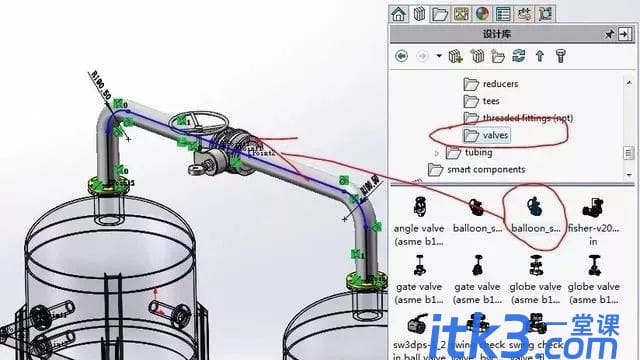

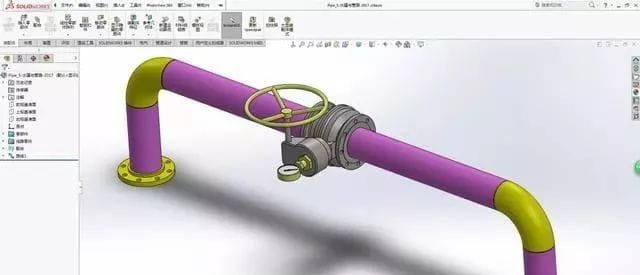

16.拖一个球阀到草图上。
17.退出草绘,完成子装配编辑,第二个管路绘制完成。
18.还可以再绘制第三条管路,方法是相同的。
先给水罐底部添加两个法兰和一个三通再给水泵侧面添加一个法兰,然后用直线连接,再给线路上拖一些其他零部件。

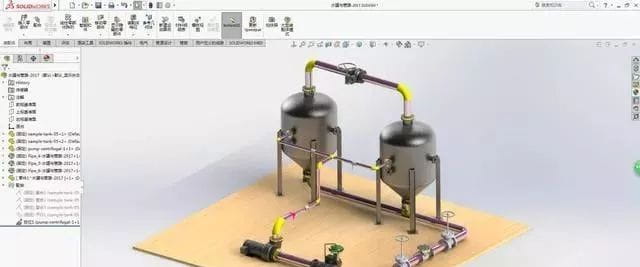

19.完成,此图包含三个大零件(水罐和水泵),3个管路子装配体(每个子装配体里有软件自动生成的零件和路线)。
