以一个多孔模型为例,在C4D中可以用体积生成结合随机域轻松创建得到。
![C4D破碎法切出平整平面的教程-2 C4D破碎法切出平整平面的教程](http://www.itk3.com/wp-content/uploads/2024/07/20240715k4wby.png)
得到的模型如图所示
整体转为可编辑多边形对象,任意选择主体部分的一个面,按快捷键【U~W】选择连接,然后按【U~I】反选,【Delete】删除,只保留主体部分。

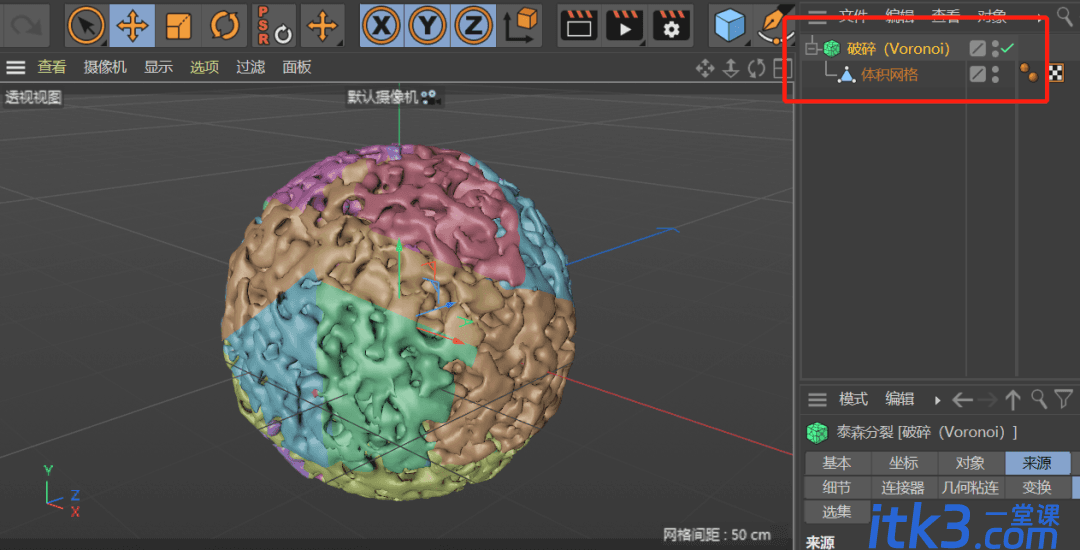

添加破碎生成器,默认得到效果如下——

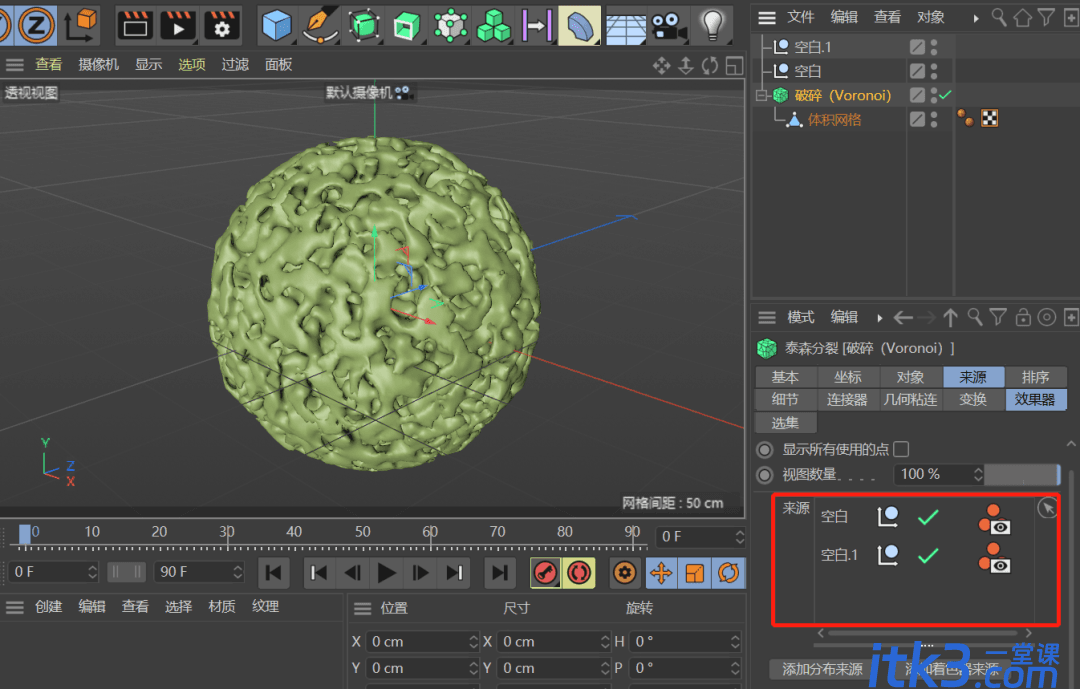

在破碎【来源】属性中,删除原有的“点生成器-分布”。创建两个空白对象,添加为破碎来源。
当其中一个空白对象发生移动时,就可以将多孔模型分为两部分,截面为两个空白对象的垂直平分面。

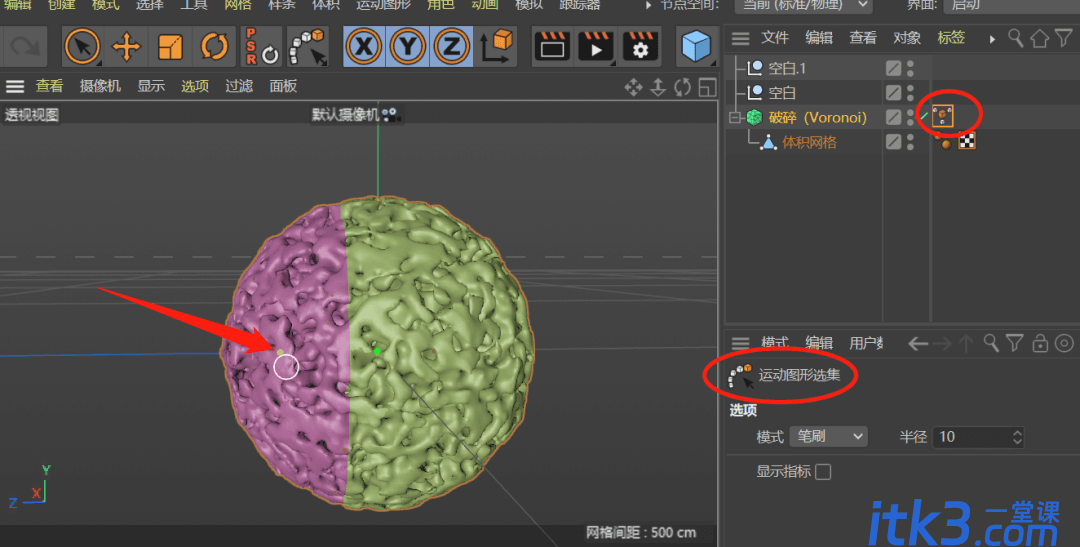

选择破碎对象,在【运动图形】菜单中选择“运动图形选集”,然后在模型上会看到棕黄色的点,直接用鼠标点击其中一侧的点,即可生成运动图形选集,见破碎对象后面的选集标签。

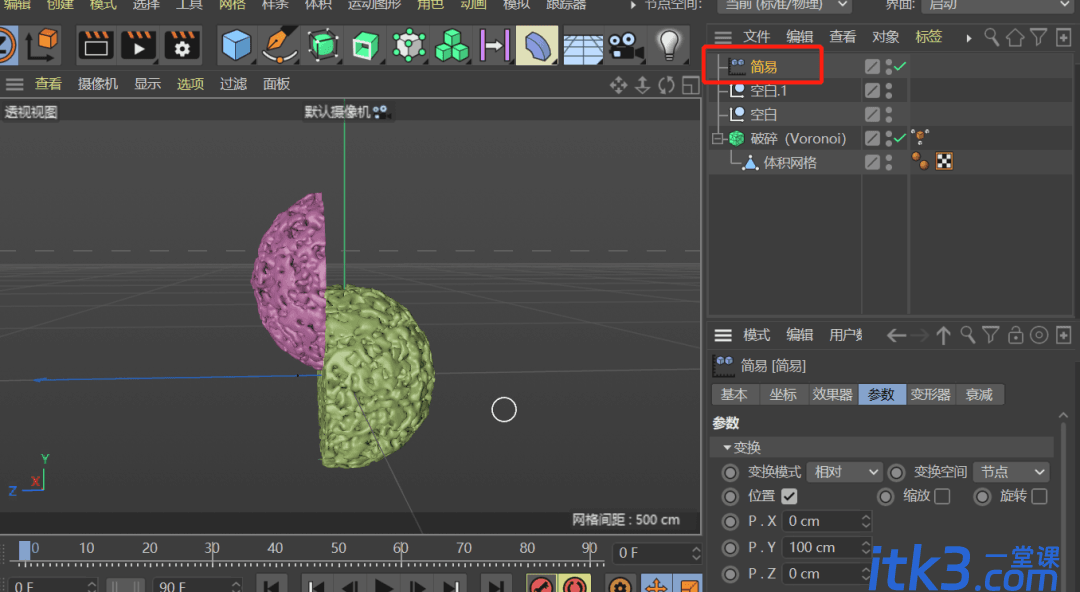

添加简易效果器,会看到选集一侧的模型向上发生移动,因为默认的简易变换为P.Y=100cm。

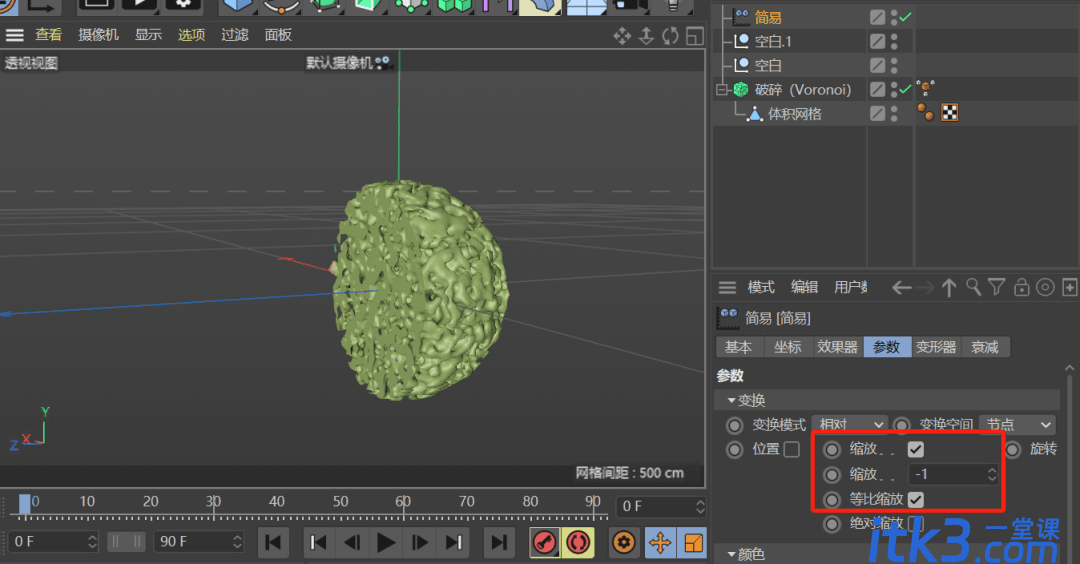

取消勾选“位置”,改为勾选“缩放”。再勾选“等比缩放”,“缩放”值设为-1,可看到一侧的模型消失(缩放100%)。
这样,模型的切面就得到了。如果要得到不同方向的切面,只需要改变两个空白对象的相对位置即可。

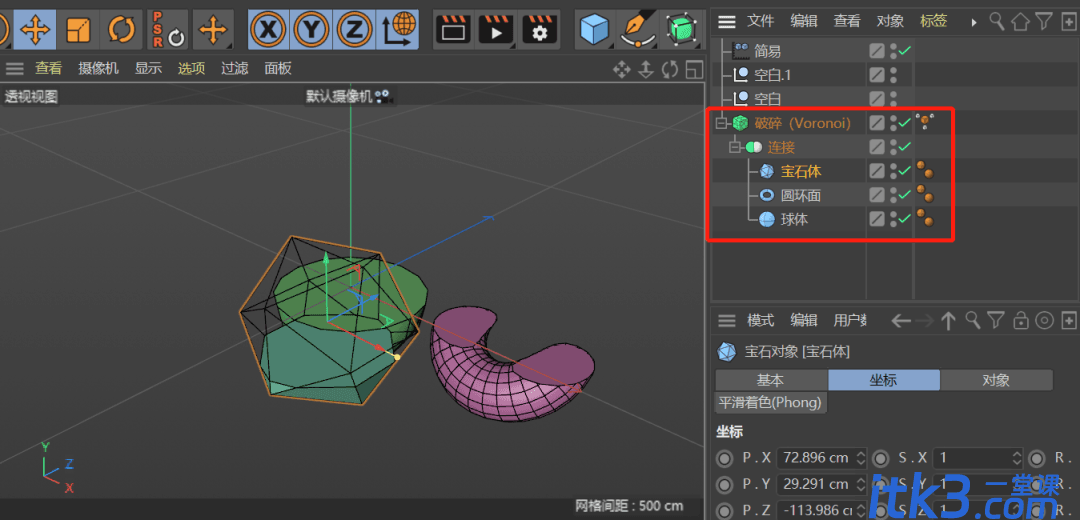

对于多个对象而言也没有问题,设置运动图形选集时多选几个点就行。而且模型之间有穿插也不影响切割效果。
