CAD地质图线型素材大全

在不同的行业或专业中，设计图纸里应用的图层线型的标准都是不一样的。CAD小编为大家提供地质专业中所使用的常用线型文件。

DWG或LIN文件包含地质图中使用的各种线型。DWG是2004版格式，2004版以后的浩辰CAD等软件均可打开，此文件中包含各种地质图线型，将需要的线型复制到自己绘制的图中，就可以使用此线型。LIN文件可在CAD中加载使用，浩辰CAD等兼容的CAD软件均可使用。

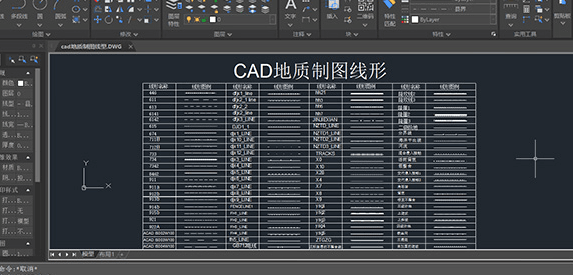

下面是线型名称和图例的对照表，希望对大家有帮助。

注意：这些线型中用到了符号形文件ltypeshp.shx和aaa.shx，常用的CAD通常都有这两个形文件，如果你的浩辰CAD的字体FONTS目录下没有这两个文件，线型可能会显示不正确。
