在CAD中遇到多重插入块(嵌套块)使用“炸开”命令无法分解时,可使用lsp插件进行分解(亲测可用)。
下图为多重插入块。
多重插入块
1、先创建lsp插件。
新建一个文本文档,名称和扩展名修改为unlk.lsp,保存。
文本文档里复制以下代码然后保存。
(defun c:unlk (/ en ent) (setq en (entsel "\n请选择被加密的图形:")) (if en (if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT" ) (progn (setq ent (entmakex (list '(0 . "INSERT") (assoc 2 ent) (assoc 10 ent) ) ) ) (command "_.explode" (entlast)) (entdel en) ) ) ) (princ "\nOK,解密成功。") (princ) )

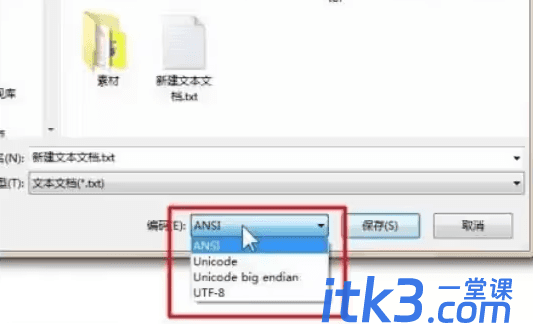

注意:在txt中复制完代码后,点击另存为,另存为按钮左边编码选择“ANSI”,之后再另存。
另存时,编码选择“ANSI”。
2、在cad中加载插件。
点击工具→加载应用程序→选择刚才保存的unlk.lsp文件→加载→关闭

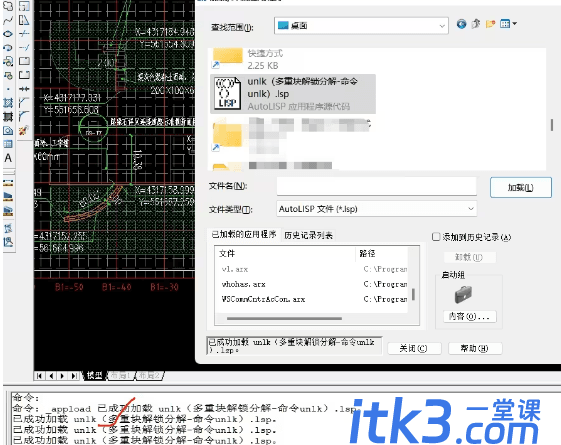

显示已加载成功
3、使用插件分解块。
在命令行输入“ unlk” 分解多重插入块,如果有多重嵌套块可多次使用命令,然后用X命令炸开,块已经被分解。

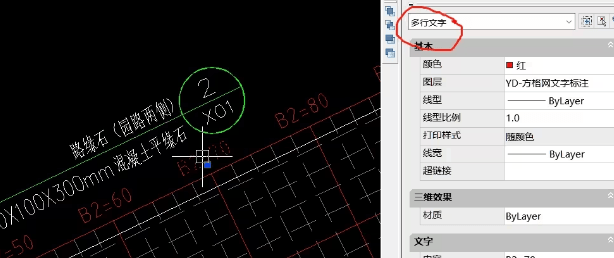

图形已被分解
